Не горят задние габариты ваз 2109 — причины и ремонт

По современным правилам дорожного движения на автомобиле всегда при движении должны быть включены габаритные огни. И если они не работают, то нужно незамедлительно устранить данную неисправность. И чтобы вам было легче это сделать, мы рассмотрим причины неисправностей габаритных огней на автомобиле ВАЗ 2109.

Первая и самая банальная причина выхода из строя габаритных огней это перегоревшая лампочка, или плохой контакт клемм. Решается заменой лампочки на новую и зачисткой контактов. Особенно часто отсутствие контактов встречается на задних фонарях, так как там теряется контакт лампочки и платы.

Иногда бывает достаточно постучать по фаре, чтобы она загорелась. Также местоположение задних фонарей не очень удачное туда попадает вода, и пыль что приводит к быстрому выходу платы из строя.

Вторая причина это, конечно же, предохранитель. Вернее сказать на девятке за габариты отвечают два предохранителя. Предохранитель габаритов F10 (7,5А) отвечает за передние и левый задний габарит, также на нём висят освещение комбинации приборов, подсветка панели, номера и прикуривателя.

Так что в случае отказа габаритов, вы можете посмотреть, работает ли освещение, что указанно выше, чтобы понять действительно ли виновником является предохранитель.

Предохранитель F11(7,5А) отвечает лишь за задний правый габарит. Для того чтобы поменять предохранитель придётся открывать капот, и крышку монтажного блока и в случае необходимости заменить предохранитель на точно такой же.

Третья причина неисправности габаритов на автомобиле ВАЗ 2109 это реле исправности ламп K4, иногда вместо этого реле, ставят перемычки, возможно старые хозяева поставили лучше заменить на реле.

Четвёртая причина это сам включатель фар и габаритных огней. Возможно, там отошел контакт либо кнопка уже изжила себя, скорее всего, придётся поменять на новый.

Пятая причина это сам монтажный блок. Как вы уже знаете, он расположен в неудачном месте, и в случае загрязнения сливных отверстий, вода будет затекать в него, и на контакты штекера, что приводит к окислению и выходу из строя электрических приборов автомобиля.

Придётся снимать блок предохранителей и зачищать контакты. Поэтому нужно следить за чистотой дренажных отверстий.

И шестая причина это уже сама проводка, так как в основном девятки уже ездят старые и потрёпанные временем соответственно и проводка, вернее изоляция проводки уже не та. Где то может замыкать либо появится обрыв.

Нужно особенно уделить внимание к проводам, которые идут к задним фонарям, так как там присутствуют места, где провода гнутся. По логике при замыкании проводов должны постоянно перегорать предохранители и стоит уделить этому особое внимание.

Не работают фары на Ваз 2109

Характеристики габаритных огней ВАЗ-2114

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. Не горят габариты на ВАЗ 2114: простое решение проблемы По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не работает задние фонари ваз 2109

1. Передние габариты;


2. Освещение моторного отсека;


3. Монтажный блок (МБ);


4. Выключатель освещения моторного отсека;


5. Замок зажигания;


6. Переключатель наружного освещения;


7. Контроль наружного освещения на приборной панели;


8. Задние габариты и сигнал торможения;


9. Подсветка номерного знака;


10. Регулятор яркости освещения приборной панели;


11. Выключатель сигнала торможения;


12. Бортовая система контроля.

Не горят задние габариты ваз 2109 — причины и ремонт Если предохранители целы, а габариты не горят, то в монтажном блоке нужно проверить ещё и реле исправности ламп К4, которое имеет обозначение на его верхней части в виде круга перечёркнутого знаком умножения. Иногда, вместо этого реле, стоят просто перемычки, которые были поставлены предыдущим хозяином этого автомобиля. Не будут габариты гореть и при выходе из строя переключателя.

Перегорела нить накала в лампочке

Чтобы произвести замену лампочки, вовсе не обязательно обращаться к услугам автоэлектрика. Достаточно выполнить следующие действия:

• открыть капот автомобиля;


• демонтировать защитный кожух на обеих сторонах фары;


• отключить контактную группу;


• снять пружинные фиксаторы;


• вытащить перегоревшую лампочку;


• вставить новую;


• произвести все подготовительные действия в обратном порядке.

При этом не следует забывать о соблюдении некоторых правил:

• поверхность колбы рекомендуется протереть перед установкой спиртом, иначе она может сразу же сгореть из-за наличия жирных или грязных пятен;


• не следует прикасаться к колбе незащищёнными руками, так как это может привести к загрязнению её поверхности. Лучше всего это делать в хлопчатобумажных перчатках, но можно и с помощью салфетки или тряпки.

Не горит ближний свет в ВАЗ 2109: ремонт, замена и регулировка | | Яндекс Дзен

Неисправности электрики Ваз 2109 и их устранение

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

поверхность колбы рекомендуется протереть перед установкой спиртом, иначе она может сразу же сгореть из-за наличия жирных или грязных пятен;. Здесь главное для начала определиться, какой именно вариант доработки задних фар вы хотите использовать для своего ВАЗ 2114. Советы для автомобилистов По всем вопросам пишите мне, я обязательно объясню все нюансы!

Горит предохранитель габаритов

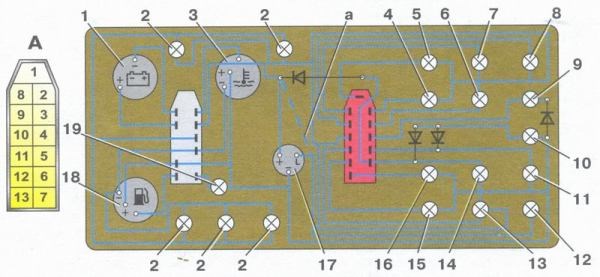

• Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.


• Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Причины и действия при поломке Блин, ох уж эта девятка)))с уазиками у меня таких проблем нет)))

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.


2. Включите зажигание.


3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Что особенно важно контролировать у задних габаритов

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.


2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

Порядок работ Для оперативной диагностики необходимо проверить работоспособность предохранителей, которые отвечают за свой блок электрики. Итак, запомните два предохранителя семиамперных под маркировкой:

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Отличия

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.


• Промаргивание при включенных габаритах или слабое свечение ламп.Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.


• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Стрелка топливного бака — снять декоративную обивку и вытащить колодку с проводами из контактной группы

Не горит ближний свет в ВАЗ 2109: ремонт, замена и регулировка

Когда случилась неприятность и не работает ближний свет на ВАЗ 2109, произойти может многое, но рассмотрим только основные варианты, которые чаще всего доводят до таких последствий. Сразу же будем давать рекомендации как их устранять:

Совет: используйте только штатные лампочки, чтобы не перегружать бортовую электрическую систему автомобиля.

Ремонт

• Одно из основных правил, связанных с устранением дефектов в автомобиле, — не стоит спешить покупать новые запчасти, так как старые еще вполне могут послужить. В данном случае не нужно торопиться покупать или устанавливать новую лампу, цена которой сегодня достаточно высокая. Рекомендуем вначале проверить исправность старой, возможно, есть другая причина ее неработоспособности.
  Поэтому, прежде чем менять проверьте, почему не горит ближний свет на ВАЗ 21099:


• установите ваше ТС на ручной тормоз, первую (заднюю) передачу или подставьте башмак под колесо;


• откройте капот;


• достаньте лампу из блок-фары, которая по вашему мнению перегорела и проверьте ее исправность визуально (осмотрев спираль) и подав напряжение от АКБ – «-» на боковую часть, «+» — на цоколь (если она рабочая, он загорится). Неисправную лампу следует заменить.

Совет: если вы заметили, что постоянно горит ближний свет на ВАЗ 21099 , замените соответствующее реле.

• При обнаружении сгоревшего предохранителя следует задуматься, что не так в вашей бортовой электросистеме, потому что они просто так не перегорают. Это является признаком того, что через него прошел ток, силой больше разрешенной.
  Скорее всего, где-то по системе возникает «замыкание», которое следует обнаружить и исправить. После этого замените сгоревший предохранитель на штатный.

• Свет тусклый или не включается – у предохранителя плохой контакт в гнезде в блоке. Очень часто первое просто оплавляется из-за большой температуры при нагреве второго. Вопрос решается с помощью наждачной бумаги, которой следует зачистить контактные участки, и заменой предохранителя.


• Не слышно щелчка, когда вы включаете свет, который производит реле ближнего света на ВАЗ 2109, и лампа при этом не загорается — вероятнее всего, вам следует проверить его и убедиться в работоспособности устройства (зачистить контакты и снова установить его на место), или просто заменить новым.


• Обрыв провода в ВАЗ – нечастый дефект, но он также происходит. Поэтому, прежде чем тратить деньги на реле или лампу, сначала прибором проверьте его работоспособность на всех участках от переключателя к лампе.

Замена

Если вы пришли к выводу, что и провода, и реле, и предохранитель в порядке, нигде не замыкает и гнезда в монтажном блоке исправны, значит, остается один выход – замена перегоревшей лампы.

Пропал ближний свет на ВАЗ 21099 — возможной причиной является перегоревшая нить накаливания лампочки

Характеристики габаритных огней ВАЗ-2114

• Необходимо добиться хорошей освещенности дороги перед автомобилем.


• Не допускать ослепления водителей встречных ТС.


• Регулировку производите с помощью двух винтов по вертикали и горизонтали.


• Используйте для правильного расположения световых пучков фар специальный экран или расчерченную стену.

Причины и действия при поломке Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).


• Отсоедините штекер питания, который прикрепляется к плате.


• Отворачивайте 4 гайки при помощи ключа.


• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.


• После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

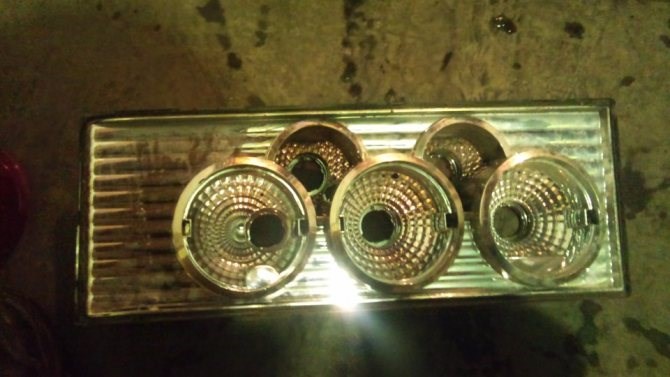

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

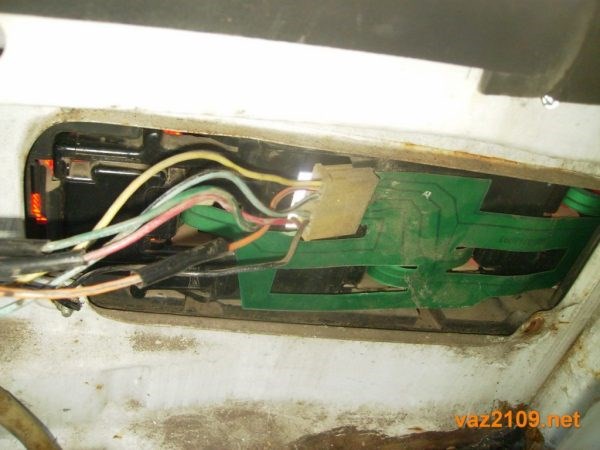

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Читайте также: Момент затяжки болтов шатунов ваз 2110

Где чаще всего коротит?

• завести ВАЗ 21099 и переключить его на заднюю передачу;


• замкнуть контакты. Задние фонари должны при этом загореться;


• проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;


• удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Не включается — Узнать какой штекер на реле отвечает за что и подключить на него перемычку (цена 0 руб.). Поэтому я взял медную проволоку и накинул на штекер под номер 9 и 10(соединив их). Заработали габариты. Лампа контроля не горит — т.е. ошибки нет. И все гуд )))))
