Панель приборов ваз 2110 — обозначение значков, устройство

Автомобиль ВАЗ 2110, как и любой другой современный автомобиль, имеет сложную, оснащенную множеством пиктограмм приборную панель. Она располагается позади и сверху рулевой колонки.

Иногда приборную панель называют щитком. Часть индикаторов также находится на торпеде автомобиля.

Подробно опишем панель приборов ВАЗ 2110 и приведем описания всех имеющихся там пиктограмм, ламп и индикаторов.

Верхняя часть приборной панели ВАЗ 2110 (будем идти от крайнего справа до крайнего слева):

несет на себе следующие лампы и индикаторы (справа на лево):

P.S. На дополнительной панели, расположенной на торпеде, размещаются дополнительные индикаторы и лампы. Они отчасти дублируют и дополняют информацию основной приборной панели.

Комбинация приборов, котрольные лампы и датчики Нива ВАЗ 21213, 21214, 2131 lada 4×4

1. Наличие и температура охлаждающей жидкости


2. Тахометр(показывает количество оборотов двигателя, незабываем умножать на 100)


3. Спидометр (показывает скорость движения автомобиля. Здесь умножать ничего не надо.


4. Данный дисплей показывает общий/дневной пробег автомобиля.


5. Индикатор наличия масла в двигателе.

Лампы щитка приборов автомобилей ВАЗ 2108, 2109, 21099 Если горит восклицательный знак на панели приборов ВАЗ 2110, то это свидетельство неполадок тормозной системы. Автовладелец должен долить тормозной жидкости в систему и по возможности устранить причины возникновения утечек.

Горит восклицательный знак на приборной панели: что делать водителю

С учетом того, что причин может быть несколько, при этом самой серьезной являются тормоза, остановимся на этой проблеме более подробно. Если горит восклицательный знак на панели, на начальном этапе нужно проверить уровень тормозной жидкости в бачке.

Для этого достаточно поставить машину на ровную площадку, открутить крышку бачка и убедиться в том, что уровень находится между о и «макс». Если уровень ниже минимальной отметки, тогда восклицательный знак на панели загорается по сигналу от датчика.

Бывает и так, что во время проезда неровностей индикатор горит, а потом тухнет на ровной дороге. Это значит, что жидкости в бачке мало, но уровень еще не опустился до критической отметки. Когда машина раскачивается, срабатывает датчик, тогда как на ровной поверхности уровня тормозной жидкости еще достаточно, чтобы индикатор погас.

Следует помнить, что в процессе эксплуатации важно периодически контролировать уровень ТЖ, использовать только рекомендуемые жидкости для долива, а также своевременно менять жидкость и прокачивать тормоза.

Идем далее. Может случиться так, что выставив уровень, проблема не исчезает. В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

• Включаем зажигание, восклицательный знак загорается, что указывает на низкий уровень ТЖ. В норме значок должен гаснуть, если уровень нормальный и датчик работает в штатном режиме. Если этого не происходит, причем уровень жидкости в бачке нормальный, тогда нужно «скинуть» питание с датчика. Если индикатор погас, проблема зачастую в датчике. Часто ломается поплавок и лежит на дне, хотя жидкости в бачке достаточно.


• В случае, когда восклицательный знак горит, а питание на датчик не подается, такая ситуация может указывать на проблемы с проводкой, причем датчик скорее всего в рабочем состоянии. Проводка может замыкать, возникают повреждения, обрывы и т.д.

Панель приборов | Автомобили ВАЗ-2115i

1. Неисправность датчика уровня тормозной жидкости. Для того, чтобы убедиться в его исправности, необходимо при заведенной двигателе извлечь из бачка поплавок и изменить его положение в емкости. Если индикация на панели не изменилась, значит именно это и есть причина ее возникновения.

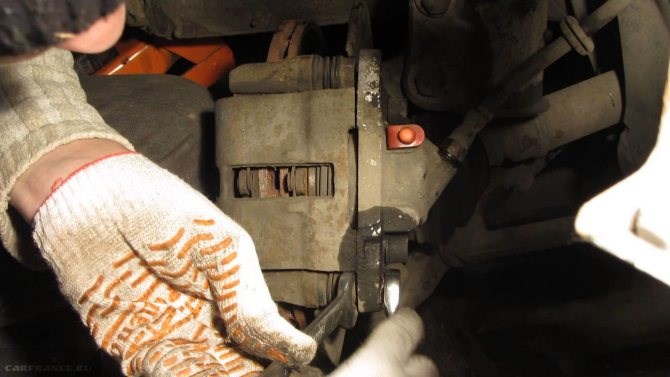

2. Утечка тормозной жидкости. Визуальный осмотр цилиндров на колесах на предмет следов жидкости. Чаще всего протечки происходят на задних барабанах.


3. Разрыв или трещины тормозного шланга. При осмотре найти такие повреждения не составит труда. Наиболее часто неисправности возникают в местах изгиба.


4. Повреждение главного тормозного цилиндра. Наиболее частое место, где происходит разрыв – это уплотнительная резинка около вакуумного усилителя. При визуальном осмотре видно, что жидкость протекает на корпус коробки переключения передач и на щиток, расположенные на левой стороне.

Панель приборов ваз 2110 — описание значков и кнопок 34 – рукоятка регулировки угла наклона рулевой колонки.

ЗНАЧКИ НА ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2110: ЧТО ОЗНАЧАЮТ

Наравне с описанием все обозначения требуют расшифровки. Знание названия индикаторов не даст полного понимания ситуации. Далее под аналогичными номерами приведена расшифровка каждого знака:

• 3-4 – лампы обозначают включение поворотников;


• 7 – значок бензоколонки говорит о том, что в баке осталось менее 8 литров топлива;


• 8 – символ подтверждающий нормальную работу габаритов;


• 9 – знак восклицания выдает неправильную работу тормозов;


• 10 – включены габариты;


• 13 – активирован режим аварийной остановки;


• 14 – обнаружена критическая поломка двигателя, нужно срочное вмешательство;


• 16 – критическое падение заряда аккумулятора;


• 17 – лампа ручника, говорит о том, что рычаг поднят;


• 18 – возможна протечка масла из картера двигателя;


• 19 – символ указывает на закрытие заслонки карбюратора.

Расшифровав обозначения символов можно самостоятельно определить суть неисправности и устранить поломку.

Панель приборов ваз 2110 — обозначение значков, ламп, индикаторов

Что означает значок «восклицательный знак»

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

С учетом того, что причин может быть несколько, при этом самой серьезной являются тормоза, остановимся на этой проблеме более подробно. Сообщение с изображением восклицательного знака именно об этом и сообщает падение уровня жидкости до минимального значения. Коды ошибок на панели приборов ВАЗ-2112: расшифровка и видео По всем вопросам пишите мне, я обязательно объясню все нюансы!

Обозначения индикации

• 1 – стрелочный индикатор температуры охлаждающей жидкости;


• 3-4 – контрольные лампы поворотников;


• 6 – стрелочный указатель уровня топлива в бензобаке;


• 7 – если индикатор горит постоянно – нужна срочная заправка;


• 8 – если загорелся указатель – значит, включены габариты;


• 9 – контроль состояния тормозной системы;


• 10 – указатель работы света фар;


• 11 – сброс суточного пробега;


• 12 – дисплей одометра;


• 13 — включена аварийка, работает в паре с поворотниками;


• 14 – необходимо проверить двигатель;


• 15 – второй дисплей, здесь выводится время и температура за бортом;


• 16 – правильность заряда аккумулятора;


• 17 – активирован парковочный тормоз;


• 18 – при включении зажигания загорается, когда даешь газу исчезает;


• 19 – стоит только на приборке, где используется карбюратор, говорит о закрытии воздушной заслонки.

Снятие торпеды на 2112 старого образца Если значок загорелся сразу после запуска двигателя – водителю лучше отложить поездку и заняться проверкой тормозной системы автомобиля. Если же значок загорелся прямо во время движения – водителю необходимо срочно остановиться и проверить тормозную систему.

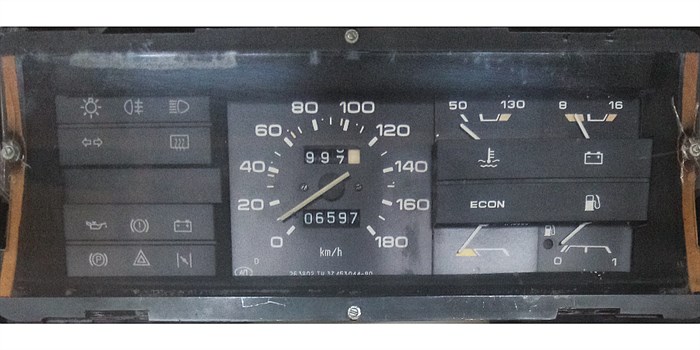

Лампы щитка приборов ВАЗ 2108, 2109, 21099

На щитке комбинации приборов передней панели автомобилей ВАЗ 2108, 2109, 21099 имеется большое количество различных контрольных ламп и сигнализаторов. Рассмотрим их значки, описание и назначение.

Контрольная лампа включения габаритного света

Загорается при включенных габаритных огнях во всех фарах автомобиля. Цвет зеленый.

Контрольная лампа включения заднего противотуманного света

Загорается при включении противотуманных фонарей в задней части автомобиля. Цвет оранжевый.

Контрольная лампа включения дальнего света фар

Загорается при включенном дальнем свете в передних блок-фарах. Цвет синий.

Контрольная лампа указателей поворота

Загорается мигающим светом при включении указателей поворотов на ту или иную сторону автомобиля. Цвет зеленый. При выходе из строя одной из лампочек в указателях поворота мигает с удвоенной частотой. На щитке приборов высокой панели это две лампы и разные две стрелки на правый и левый борт.

Контрольная лампа включения обогрева заднего стекла

Загорается при включении обогрева заднего стекла. Цвет оранжевый.

Контрольная лампа включения габаритных огней

Загорается при нажатии на клавишу выключателя наружного освещения и включении габаритных огней. Цвет зеленый.

Табло STOP

Табло STOP загорается при возникновении неисправности в жизненно важных системах автомобиля, движение в таком случае запрещено:

— упало давление в системе смазки (плюс загорается лампа, указывающая на недостаточное давление масла);

— упал уровень тормозной жидкости в бачке (плюс загорается лампа, указывающая на не герметичность тормозной системы);

— поднят рычаг стояночного тормоза (плюс загорается лампа, сигнализирующая о блокировке колес автомобиля).

— выход из строя ламп стоп-сигналов в задних фонарях или отказ габаритных огней (плюс загорается сигнализатор выхода из строя стоп-сигналов и габаритных огней). Цвет красный.

Табло TEST

Табло TEST загорается при выполнении самотестирования сигнализаторов для контроля их исправности. Цвет оранжевый.

Контрольная лампа недостаточного давления в системе смазки

Загорается при падении давления масла ниже критического в системе смазки двигателя автомобиля. Цвет красный.

Контрольная лампа аварийного состояния рабочей тормозной системы

Загорается при падении уровня тормозной жидкости в бачке на главном тормозном цилиндре ниже отметки MIN, а также при поднятии рычага стояночного тормоза для контроля исправности. Цвет красный.

Верхняя часть

Дополнительная панель

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Ну уж это устройство, вероятно, всем известно, показывает скорость, с которой двигается автомобиль;. Загорание контрольной лампы при выключенном стояночном тормозе свидетельствует о низком уровне тормозной жидкости. ЗНАЧКИ НА ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2110: ЧТО ОЗНАЧАЮТ По всем вопросам пишите мне, я обязательно объясню все нюансы!

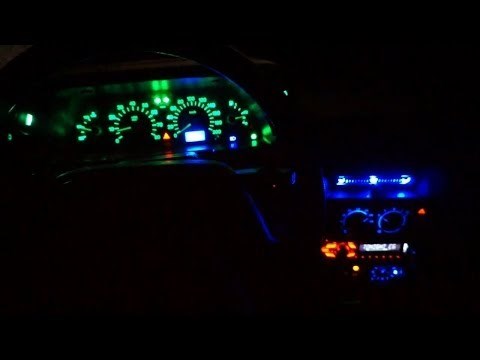

Панель приборов ВАЗ 2110: инструкция, тюнинг (фото)

Почему горит восклицательный знак на панели приборов ВАЗ-2112, что делать? Итак, начнем слева направо. Вначале – верхняя часть панели управления:

Панель приборов

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

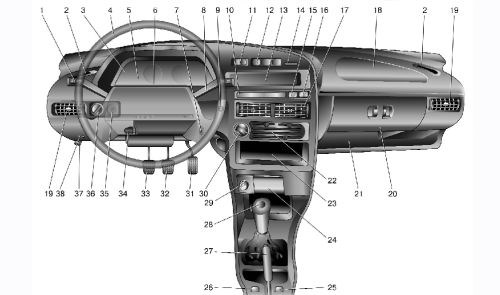

На панели приборов (рис. 1.7) расположены следующие органы управления. 1 – рычаг переключателя указателей поворота и света фар. 2 – сопло обдува стекла передней двери. 3 – комбинация приборов. 4 – рулевое колесо. 5 – выключатель звуковых сигналов.

6 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается:

7 – выключатель (замок) зажигания (рис. 1.8), объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано и автомобиль станет неуправляемым.

8 – рычаг переключателя очистителей и омывателя ветрового стекла.

9 – датчик-сигнализатор иммобилизатора установлен на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

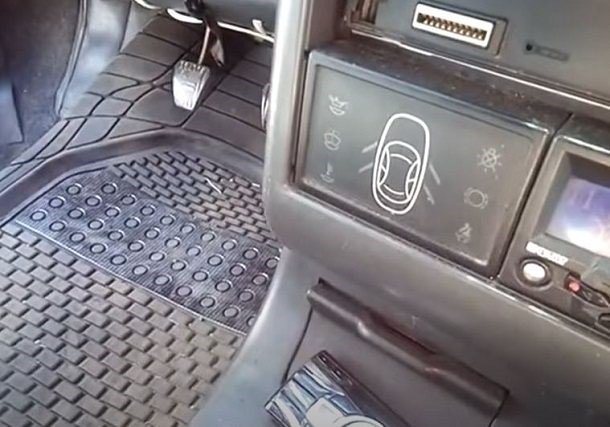

10 – блок сигнальных ламп бортовой системы контроля. В блоке установлены следующие лампы (рис. 1.9 ):

1 – сигнальная лампа аварийного падения уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя;

2 – сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

ПРИМЕЧАНИЯ
Перед доливкой масла в двигатель проверьте, не произошла ли его утечка из-за нарушения герметичности системы смазки двигателя. Перед доливкой жидкости проверьте герметичность системы охлаждения двигателя.

4 – сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

Причины появления индикации

ОПИСАНИЕ ЛАМП И ИНДИКАТОРОВ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если ближайший автосервис далеко и мастеров по диагностике нет можно попробовать самостоятельно прочитать ошибки через диагностический разъём автомобиля, через специальный Bluetooth или Wi-fi адаптер. Если индикатор стояночного тормоза загорается, несмотря на то что с ручника автомобиль снят, это может указывать на низкий уровень тормозной жидкости или на то, что стерты колодки, если последние оснащены индикатором износа в более-менее современных автомобилях. Ошибки отображаемые на приборной панели ВАЗ 2110 и способы их устранения. По всем вопросам пишите мне, я обязательно объясню все нюансы!

Панель приборов ВАЗ 2110 — описание ламп и индикаторов

Значки на панели приборов Приора Зеленые стрелки, указывающие направо и налево, загораются, когда водитель включает поворот в любую сторону. После возвращения рычага в среднее положение стрелки перестают моргать. Также происходит автоматический возврат рычага из-за поворота рулевого колеса.
