Панель приборов на ВАЗ 2112 европанель. Инструкция установки

О достоинствах и недостатках данной модели можно рассуждать достаточно долго. Однако сейчас речь пойдет не об этом. Те, кто решает, что «десятка» является подходящим вариантом по соотношению между ценой и качеством, в процессе эксплуатации зачастую хотят несколько облагородить своего железного коня, внося изменения как в экстерьер, так и в интерьер.

Если говорить о тюнинге салона авто, то одним из основных объектов усовершенствований здесь является приборная панель. Многим просто не нравится родной вариант, выглядящий, откровенно говоря, не очень привлекательно. Да, после «Жигулей» это несомненный шаг вперед, но ведь за окном уже 21-й век, и хочется чего-то более красивого и радующего глаз.

Не работает панель приборов ваз 2110: причины, почему она перестала работать, распиновка приборки и видео о снятии приборного устройства старого и нового образца

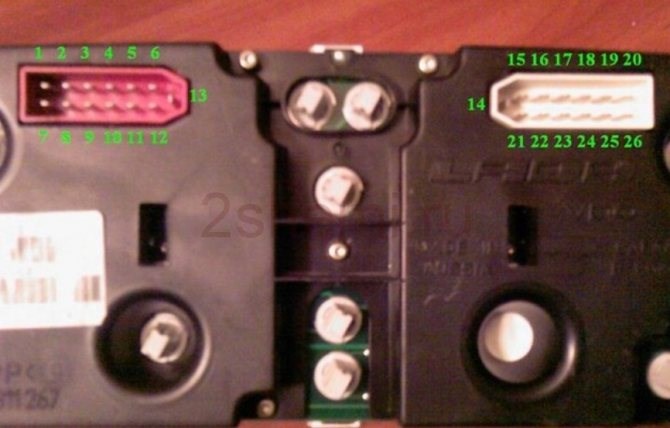

1. Зеленый провод – идет от электронного блока управления, нужен для снятия информации о расходе топлива.


2. Оранжевый – следует к замку зажигания, к клемме 15.


3. Бело-красный – туда же, только к клемме 30.


4. Общий массовый провод черного цвета.


5. Коричневый – нужен для снятия данных о скорости.


6. Красно-зеленый – к плюсовой схеме датчика уровня топлива.


7. Белый – ведет к регулятору освещения, отвечающему за лампы, подсвечивающие приборный щиток.

Причины почему не работает панель приборов ваз 2110 Кстати, да… и плюс ещё и на лампочках задействован, а они работают…. Царь…… просто Царь. #6

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

• стрелка полностью неподвижна;


• дрожание стрелки с последующей ее остановкой;


• работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.


2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.


3. Когда отказывает сам датчик, ведется его замена.

Распиновка щитка приборов ваз 2112 европанель

Порядок диагностики и устранения проблем

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль. В процессе происходит перетекание больших значений токов, что приводит к перегоранию предохранителя F6. Коды ошибок на панели приборов ВАЗ-2112: расшифровка и видео По всем вопросам пишите мне, я обязательно объясню все нюансы!

Причины почему не работает панель приборов ваз 2110

• старые щитки имеют симметричное расположение приборов;


• в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Не работает панель приборов на ваз 2110: причины Во время выполнения работы следует придерживаться следующих рекомендаций:

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта

Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину

Диагностика панели приборов на ВАЗ-2112

1. При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.


2. При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.


3. Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.


4. Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

Инструкция по демонтажу приборки Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

Звонкий голос вдаль летит

Осматривая главный тормозной цилиндр осмотрите его внешнее состояние на наличие видимых подтёков.

Основным местом, где может произойти разрыв, является уплотнительная резинка, расположенная ближе всего к вакуумному усилителю.

Расположение вакуумного усилителя тормозов и главного тормозного цилиндра

Если произойдёт протечка, то тормозная жидкость будет капать на корпус коробки переключения передач, а затем на ШРУС с левой стороны. Это легко заметить, и уже после приступить к её замене.

• Если вы обнаружите какой-либо из вышеназванных элементов неисправным, то его необходимо сразу же заменить. Так как эксплуатация автомобиля при таких неисправностях невозможна.


• После того, как элемент тормозной системы заменён, обязательно произведите работы по прокачке тормозов, так как в системе при проведении работ скопится воздух.

Вышел из строя ДУТЖ

• Включаем зажигание, восклицательный знак загорается, что указывает на низкий уровень ТЖ. В норме значок должен гаснуть, если уровень нормальный и датчик работает в штатном режиме. Если этого не происходит, причем уровень жидкости в бачке нормальный, тогда нужно «скинуть» питание с датчика. Если индикатор погас, проблема зачастую в датчике. Часто ломается поплавок и лежит на дне, хотя жидкости в бачке достаточно.


• В случае, когда восклицательный знак горит, а питание на датчик не подается, такая ситуация может указывать на проблемы с проводкой, причем датчик скорее всего в рабочем состоянии. Проводка может замыкать, возникают повреждения, обрывы и т.д.

Диагностика В момент торможения тормозные цилиндры совершают максимальное движение вперед, воздействуя на колодки. Сами цилиндры заполняются жидкостью, что приводит к падению ее уровня в бачке. Сообщение с изображением восклицательного знака именно об этом и сообщает – падение уровня жидкости до минимального значения.

Советы автолюбителей и рекомендации специалистов

Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.

Ustov

http://autolada.ru/viewtopic.php?t=100217

Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.

kompositor77

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…

maxx

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.

privatalex

http://kalina-club.com.ua/forum/index.php?showtopic=6768

У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.

Роман Диденко

https://otvet.mail.ru/question/93393860

Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.

Такси Оса

https://otvet.mail.ru/question/93393860

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Что делать, если после установки панели нового образца она не работает?

Прыгают стрелки приборов

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При тестировании демонтированной панели рекомендуем контролировать мультиметром каждый прибор в отдельности после проверки общего подвода тока. Независимо от типа мотора, инжектор или карбюратор, здесь пользователь может самостоятельно выполнить диагностику и считать ошибки без дополнительного оборудования. Обустройство По всем вопросам пишите мне, я обязательно объясню все нюансы!

Проблемы с предохранителем

Европанель «ЛЮКС» (панель приборов) в сборе ВАЗ 2110-12 Автомобиль: ВАЗ-2110. Спрашивает: Константин Самойликов. Суть вопроса: почему перестали гореть лампы подсветки панели приборов?

Поломка прикуривателя

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

Автомобиль: ВАЗ-2110. Спрашивает: Константин Самойликов. Суть вопроса: почему перестали гореть лампы подсветки панели приборов?

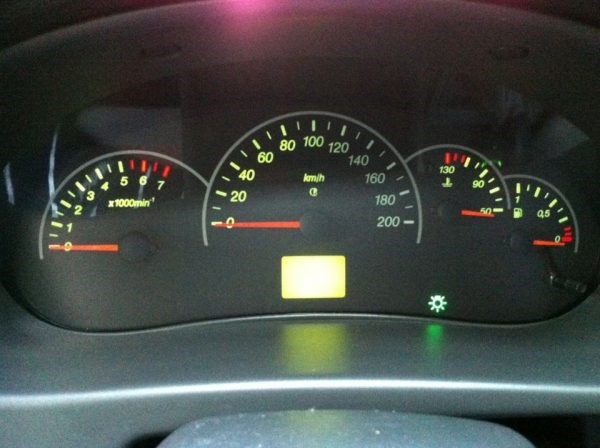

Днём ездил проблем не было. Вечером заметил что подсветка панели приборов горит еле-еле, а потом и вовсе пропала. Также когда вышел из машины на заправке заметил, что не горят гарабиты совсем. Помогите, пожалуйста.

Причины

• старые щитки имеют симметричное расположение приборов;


• в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Описание ламп и индикаторов Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Описание ламп и индикаторов

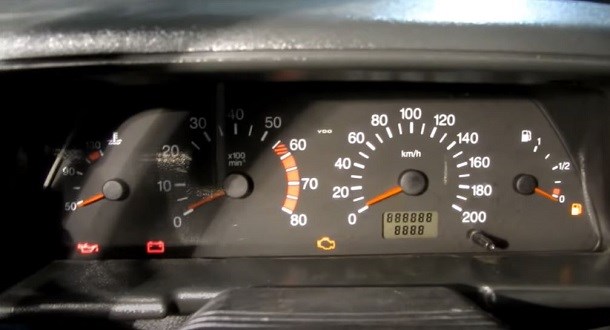

Описание индикаторов расшифровывается по номерам, отмеченным на фото:

• 1 – стрелочный индикатор температуры охлаждающей жидкости;


• 3-4 – контрольные лампы поворотников;


• 6 – стрелочный указатель уровня топлива в бензобаке;


• 7 – если индикатор горит постоянно – нужна срочная заправка;


• 8 – если загорелся указатель – значит, включены габариты;


• 9 – контроль состояния тормозной системы;


• 10 – указатель работы света фар;


• 11 – сброс суточного пробега;


• 12 – дисплей одометра;


• 13 — включена аварийка, работает в паре с поворотниками;


• 14 – необходимо проверить двигатель;


• 15 – второй дисплей, здесь выводится время и температура за бортом;


• 16 – правильность заряда аккумулятора;


• 17 – активирован парковочный тормоз;


• 18 – при включении зажигания загорается, когда даешь газу исчезает;


• 19 – стоит только на приборке, где используется карбюратор, говорит о закрытии воздушной заслонки.

Зная название каждого символа на доске, можно более комфортно эксплуатировать автомобиль.

Идеи для тюнинга

Составляющие

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Снятие и установка другой комбинации не приводят к обездвиживанию автомобиля и появлению ошибок в электронных блоках. с установкой так называемой евронакладки крайне редкий случай, поскольку деталь отсутствует в продаже. Советы автолюбителей и рекомендации специалистов По всем вопросам пишите мне, я обязательно объясню все нюансы!

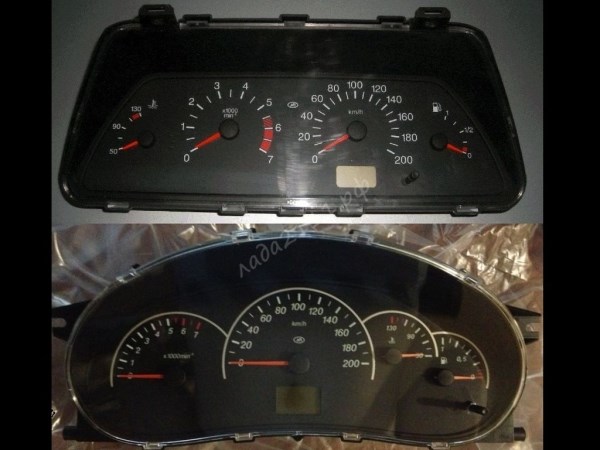

Особенности приборной панели старого и нового образца

• В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.


• Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.


• Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.


• Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Как установить накладку не разбирая приборную панель Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.
