Как работает тахометр ваз 2106 датчик

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.


2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.


3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.


2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.


3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Тахометр ВАЗ-2106: схема подключения, что делать, если прыгает стрелка или не работает

• пластикового цилиндрического корпуса со стеклодержателем;


• шкалы, разделённой на зоны безопасного и опасных режимов;


• лампы подсветки;


• миллиамперметра, на валу которого закреплена стрелка;


• электронной печатной платы.

Прыгает стрелка тахометра при включении зажигания и на холостых оборотах Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Причины из-за чего скачет стрелка тахометра

У тахометра, как и у любого измерительного прибора, есть крайние положения шкалы, каждому из которых соответствует определённый уровень сигнала.

Если где-то в схеме хаотически меняется напряжение в результате помех или отказа отдельных элементов, стрелка будет пытаться отследить эту болтанку, отчего и дёргаться.

Проблему придётся локализовать и лечить, поскольку вполне возможно, что она касается не только тахометра.

Не относится к неисправностям одиночное отклонение стрелки прибора в цифровой системе от нуля до максимума при включении зажигания. Так было принято контролировать исправность индикаторов шагового типа при инициации приборной панели.

Зажигаются и гаснут все индикаторы, стрелки спидометра и тахометра, в том числе виртуальные, делают полное отклонение.

Неисправности тахометра

Цифровые приборы очень надёжны и редко отказывают, а их ремонт требует дополнительного оборудования, в частности, желательны осциллограф и сканер.

• со временем изменяются параметры отдельных электронных элементов, что ведёт к нестабильной работе на грани отказа (эффект мерцания);


• окисляются контакты проводки и разъёмов;


• появляются трещины в печатных проводниках и обмотках миллиамперметра;


• не совсем корректный подбор номиналов радиоэлементов при переходе от контактных систем зажигания к электронным приводит со временем к нестабильной работе.

Иллюстрацией последней проблемы может служить частый дефект старых тахометров, которые продолжали применяться на автомобилях ВАЗ и ГАЗ после появления коммутаторов в системе зажигания.

Обычно ремонт сводится к удалению ограничительного стабилитрона во входной цепи прибора или изменению номиналов RC-делителя импульсного напряжения.

Неисправности в двигателе и системах

Если скачки стрелки тахометра сопровождаются нарушениями в работе двигателя, то это означает начало отказов в работе катушек зажигания, свечей или высоковольтных проводов.

Проще всего локализовать проблему способом замены элементов или перестановкой их между цилиндрами.

Все входные сигналы можно исследовать при помощи осциллографа в составе мотор-тестера. Но нерегулярность сбоев и их пограничный характер вызовут затруднения.

Поэтому проще, например, подменить временно коммутатор на заведомо исправный, чем анализировать его работу, а ремонтировать электронные блоки не всегда оправдано экономически.

Не всегда скачки стрелки могут означать некорректную работу электроники. Она может совершенно правильно отображать колебания коленчатого вала из-за проблем в системе питания или даже механической части.

Тут потребуется полная диагностика мотора с применением соответствующего набора оборудования, иначе последствия могут привести к более серьёзным поломкам. Особенно это касается дизельных двигателей, где нет системы зажигания, а значит и тахометр является совершенно самостоятельным прибором контроля и даже диагностики.

Подключение тахометра 2106 в систему электрооборудования

• датчик, преобразующий измеряемую величину в электрический сигнал;


• блок обработки и преобразования данных в электронном виде;


• устройство отображения информации в понятном для человека формате.

Как работает тахометр ваз 2106 датчик Если все же решились ставить тахометр ВАЗ-2106 на «Оку», схема подключения его к системе зажигания будет такой же. А вот к выбору места установки нужно подойти более основательно. Вам нужно учитывать такие особенности:

Неисправности инжекторной версии

Для проверки контакта придётся снять приборную панель. На рулевой колонке под пластиком откроется болт и гнездо контактных клемм. Проведите осмотр контактов, убедитесь в надлежащем прилегании, зачистите следы коррозии, сбрызните контактную группу спреем WD-40. Соберите всё обратно. Если не помогло, придётся ставить вопрос о замене приборной панели.

Есть и альтернативный вариант — смириться со скачками, прыжками и дёрганьем стрелки тахометра вашего ВАЗ 2109. Если вы — опытный водитель, то вполне способны на слух примерно определить обороты двигателя. Если вы не используете машину для работы и не боретесь за каждый грамм расхода топлива, то, возможно, стоит закрыть глаза на проблему. В противном случае лучше заменить деталь.

Почему прыгает стрелка тахометра на ВАЗ 2106?

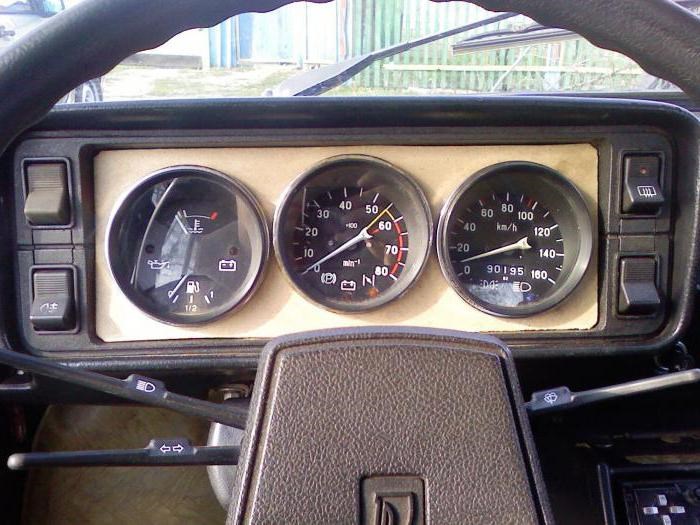

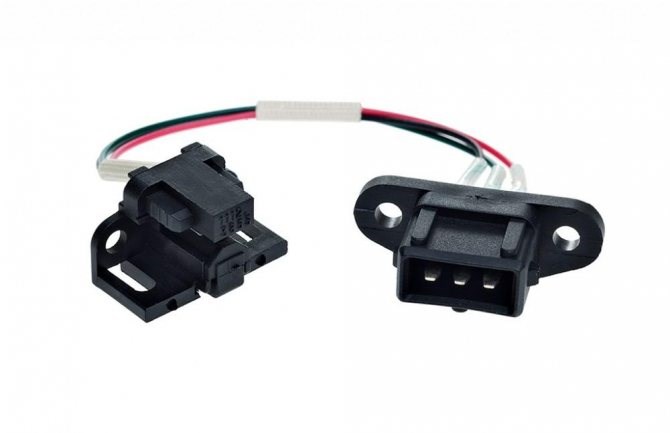

Про датчик тахометра ДПКВ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Тахометрами в технике принято называть приборы для измерения частоты вращения какой-либо детали, в случае автомобиля это коленчатый вал двигателя. В общем подключение тахометра ВАЗ-2106 не вызовет трудностей у него всего три основных провода, остальные вспомогательные. От чего работает тахометр на ваз 2107 — АвтоТоп По всем вопросам пишите мне, я обязательно объясню все нюансы!

Поломка датчика и его диагностика

• стрелка указателя;


• градуированная шкала;


• электромагнитная катушка, у которой обмотка экранированная;


• кабеля для передачи информации с коленчатого вала.

Тахометр на автомобиле: виды и особенности

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.


2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.


3. Белый с черной полоской – соединение с массой автомобиля.


4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.


5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.


6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

При монтаже обязательно нужно соблюдать цвета. По привычке можно воспринять черный провод как минусовой (ведь в большинстве случаев так и есть). В этом случае не будет работать тахометр.

Особенности тахометра

Что такое тахометр и зачем он вам нужен?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Провод управления коричневый соединяется с выводом К катушки и контактом 1 электронного коммутатора. Информация может сниматься непосредственно с вала, с генератора или с других валов отбора мощности. Фотогалерея По всем вопросам пишите мне, я обязательно объясню все нюансы!

Почему прыгает тахометр на ВАЗ 2107

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.


2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.


3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Устройство аналогового тахометра В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Наиболее распространенные сбои устройства

TX-193 с несъемной конструкцией представляет собой сложное электронное устройство, поэтому практически невозможно устранить неисправности в домашних условиях. Скорее всего, вам придется купить новое устройство. В этом видео вы узнаете, как улучшить тахометр ВАЗ 2106. Мы наблюдаем!

Если тахометр не работает: убедитесь, что все соответствующие провода подключены правильно. Вызываем кабель от катушки зажигания и проверяем контакт. Необходимо измерить сопротивление тока.

Затем проверьте «плюс» и «минус» выходов аккумулятора и цепь между модулем зажигания с контактом тахометра. Зачастую неисправность может быть вызвана заменой «родных» высоковольтных проводов на силиконовые. Они имеют различное линейное сопротивление, и форма импульса будет меняться на обмотке катушки.

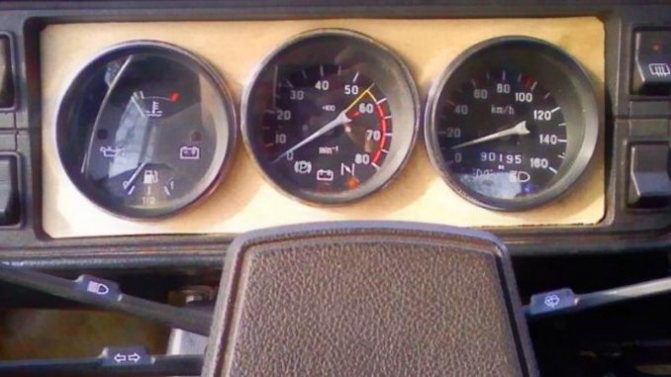

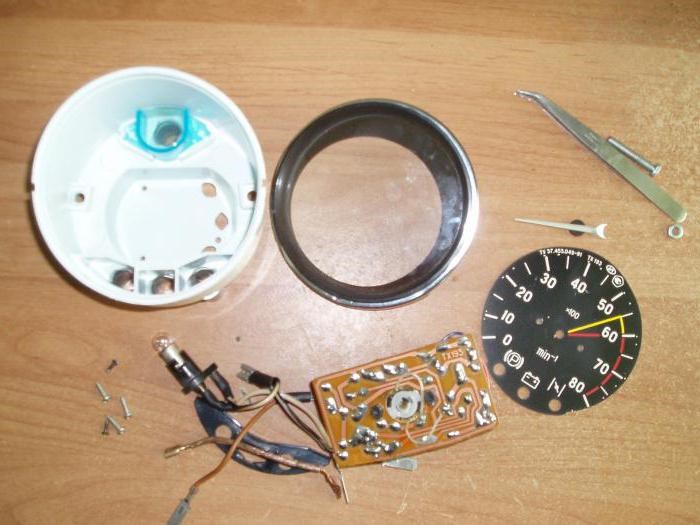

Для человека с определенными техническими навыками не составит труда проверить плату устройства. Для этого разберем корпус:

• Откручиваем винты крепления корпуса и крепления тахометра;


• Отсоединить провода от тахометра;


• Выключите свет;


• Откручиваем и вынимаем оставшиеся винты и гайки;


• Козырек корпуса снимается стеклом;


• Осторожно, используя отвертку, уберите стрелку;


• Откручиваем винты на шкале прибора;


• Выньте контакты датчика температуры из отверстий на плате;


• Поднимая шкалу, мы получаем тахометр.

Мы рекомендуем вам прочитать эту статью, чтобы узнать, как установить сабвуфер в ваш автомобиль.

Вы можете узнать, сколько стоит карбюратор Solex 21083, здесь, на нашем сайте вы также найдете уникальный материал для этого устройства.

Рекомендуется ремонтировать тахометр только на СТО или СТО. Опытные и знающие мастера смогут быстро обнаружить повреждение и отремонтировать его. В противном случае вы рискуете остаться без устройства.

Решение проблемы БСЗ и тахометра 2103

Характеристики тахометра

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Об устройстве тахометра, его разновидностях, типичных неисправностях и способах их устранения рассказывается в данной статье. Но прежде чем ее использовать для изготовления корпуса, нужно ее зачистить до блеска, зашлифовать, покрыть слоем грунта и покрасить. Перебои в работе По всем вопросам пишите мне, я обязательно объясню все нюансы!

Некорректная работа газораспределительного механизма

1. Первым делом необходимо проверить состояние проводки и контактов. Часто неисправность тахометра Это скрыто в сломанном проводе или плохом контакте. Визуально осмотрите на наличие дефектов (разрывы, плохое крепление, окисление и т. Д.).


2. Неисправен датчик частоты вращения коленчатого вала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика скорости двигателя. Чтобы решить эту проблему, проверьте датчик или замените его.


3. Это неудивительно, но в некоторых случаях причиной неисправного тахометра может быть банальный клин стрелки или его вращение на шкиве.


4. Установка бесконтактного зажигания часто приводит к тому, что тахометр не работает. Чтобы решить проблему, я советую вам обратиться к электрику, который решит проблему конфликтующего устройства.


5. Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которые владельцы автомобилей используют для замены стандартных проводов, часто приводят к подергиванию иглы тахометра. Причина заключается в различиях в линейном сопротивлении этих и других проводов, в результате изменяется форма импульса тока и стрелка ведет себя некорректно. Решение этой проблемы описано во многих руководствах по самовосстановлению и сводится к замене (уменьшению номинального значения) резистора на плате CP.


6. Проверьте предохранители. Иногда они вызывают проблемы с тахометром. Убедитесь, что все предохранители не повреждены и не содержат окисления или плавления.

Что учитывать при установке Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:
