Диагностика

Чтобы расшифровать появившиеся коды ошибок, необходимо осуществить диагностику транспортного средства. Проверка машины может осуществляться несколькими способами. О них мы поговорим далее.

Автомобиль Лада Гранта седан

Диагностика со сканером

Чтобы произвести проверку при помощи сканера, необходимо бортовой компьютер «Штат Х1» подключить к тестеру или ноутбуку посредством диагностического кабеля. Сканер или ноутбук должен быть оснащен программным обеспечением, предназначенным специально для диагностики. В нашей статье мы рассмотрим пример с программой KWP_D.

Помимо этой утилиты вам также нужно будет найти специализированный OBD-II адаптер. Он необходим для того, чтобы передавать информацию с бк на ноутбук через USB-выход. Разъем для диагностики находится рядом с селектором коробки передач, под крышкой. К нему и нужно подключить сканер.

Лампа Check говорит о возможных поломках бк

Когда программа будет установлена, при подключении вы увидите, что в системе появился СОМ-выход с определенным номером. Этот номер необходимо будет переназначить на любой из четырех — 1-4. Когда это сделано, ноутбук нужно подключить к бк, затем запустить зажигание и включить ПО.

1. Снимите пластиковый защитный кожух рядом с селектором КПП и увидите разъем.

2. Подключите сканер для теста и запустите утилиту.

3. Зайдите во вкладку «Параметры» и сверьтесь со стандартными характеристиками.

Диагностика без сканера

Проверка машины без сканера — совсем нетрудное занятие. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе авто.:

1. На панели приборов нажмите кнопку, которая отвечает за сброс дневного пробега. Одновременно с этим проверните ключ и включите зажигание, но не запускайте мотор. В этом случае запускается режим проверки приборного щитка, который поможет определить, все ли элементы панели функционируют исправно.


2. Затем нажмите на кнопку на рычаге включения стеклоочистителей. Таким образом на экранчике появится сначала версия прошивки бк «Штат Х1», а затем вы увидите комбинации возможных неисправностей, если они есть.

Коды ошибок Лада Гранта — Автогностика

• Электронный блок управления (ЭБУ);


• При наличии – автоматическая коробка передач (АКПП);


• Проблема с передачей данных EEPROM.

Как сбросить ошибки на Лада Гранта — Автогностика В первую очередь хотелось бы отметить, что бортовой компьютер в каждом автомобиле находится не для красоты. И если на нем появляются коды ошибок, то владелец должен постараться разобраться в них в самые короткие сроки.

Коды и расшифровки ошибок

Зная точное значение кода можно без труда устранить неисправность

Код ошибки Р0101 сообщает водителю о том, что расход воздуха, зависящий от частоты вращения коленчатого вала двигателя и утла открытия дроссельной заслонки, не соответствует стандартному значению. Этот сингал загорается с 3-ей поездке после возникновения неисправности.

Ошибки с Р0116 (117, 118, 122, 123) указывают на разрыв в цепи, идущей к датчику, отвечающему за температуру охлаждающей жидкости. Где первый свидетельствует о том, что сигнал покинул радиус влияния необходимого диапазона, а два других указывают на слишком превышенные или заниженные уровни сигналов. Кроме того, при выявлении данных ошибок может быть смещена дроссельная заслонка.

Р0171(172) указывает на то, что система топливной подачи в первом случае слишком бедная, а во втором очень богатая. Следующие четыре ошибки Р0201(202, 203, 204) указывают на то, что в форсунках управляющей цепи всех четырех цилиндров произошли определенные неисправности.

Коды ошибок Лада Веста — расшифровка и обозначение

1. Под рулём у замка зажигания следует найти 8-ми контактный черный разъем. Потребуется демонтировать кожух у рулевой колонки (вывернуть винты крепления снизу).


2. Далее вставить скрепку и замкнуть два контакта, как на первом фото в начале статьи. (это контакты №6 и №7).


3. Включаем зажигание и смотрим на контрольную лампу.


4. Первый сигнал — длинное горение лампы это «1»


5. Далее считаем последующие короткие сигналы, если 3 коротких то «3».


6. В нашем случае получился код «13».

Коды ошибок Лада Гранта: расшифровки неисправностей
ДДМ (Датчик давления масла) на Ладе Гранте, как и на любом другом автомобиле предназначен для сигнализирования водителю о давлении масла в двигателе. Если оно упало, датчик сообщит об этом БК и соответствующая информация будет видна на дисплее приборной панели или бортовом компьютере.

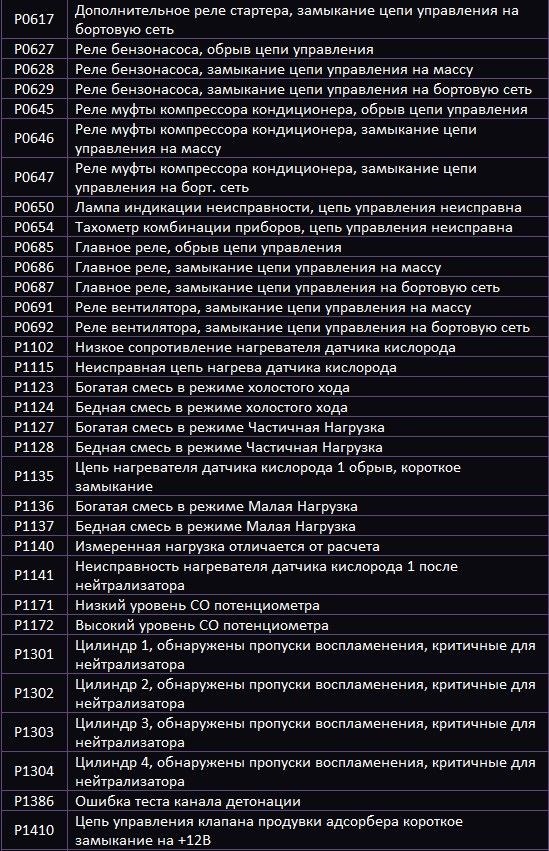

Коды ошибок ВАЗ и их расшифровка

Расшифровка кодов ошибок, выдаваемых ЭБУ автомобилей ВАЗ

Нагреватель датчика кислорода до нейтрализатора, обрыв цепи управления

Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на массу

Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на борт. сеть

Нагреватель датчика кислорода после нейтрализатора, обрыв цепи управления

Нагреватель датчика кислорода после нейтрализатора, замыкание цепи управления на массу

Нагреватель датчика кислорода после нейтрализатора, замыкание цепи управления на борт. сеть

Цепь датчика массового расхода воздуха, низкий уровень сигнала

Цепь датчика массового расхода воздуха, высокий уровень сигнала

Цепь датчика температуры воздуха, низкий уровень сигнала

Цепь датчика температуры воздуха, высокий уровень сигнала

Цепь датчика температуры охлаждающей жидкости, выход сигнала из допустимого диапазона

Цепь датчика температуры охлаждающей жидкости, низкий уровень сигнала

Цепь датчика температуры охлаждающей жидкости, высокий уровень сигнала

Цепь датчика положения дроссельной заслонки, низкий уровень сигнала

Цепь датчика положения дроссельной заслонки, высокий уровень сигнала

Датчик кислорода до нейтрализатора неисправен

Цепь датчика кислорода до нейтрализатора, низкий уровень выходного сигнала

Цепь датчика кислорода до нейтрализатора, высокий уровень выходного сигнала

Цепь датчика кислорода до нейтрализатора, медленный отклик на изменение состава смеси

Цепь датчика кислорода до нейтрализатора неактивна

Датчик кислорода после нейтрализатора неисправен

Цепь датчика кислорода после нейтрализатора, низкий уровень сигнала

Цепь датчика кислорода после нейтрализатора, высокий уровень сигнала

Цепь датчика кислорода после нейтрализатора неактивна

Датчик кислорода после нейтрализатора, нагреватель неисправен

Форсунка цилиндра 1, обрыв цепи управления

Форсунка цилиндра 2, обрыв цепи управления

Форсунка цилиндра 3, обрыв цепи управления

Форсунка цилиндра 4, обрыв цепи управления

Форсунка цилиндра 1, замыкание цепи управления на массу

Форсунка цилиндра 2, замыкание цепи управления на массу

Форсунка цилиндра 3, замыкание цепи управления на массу

Форсунка цилиндра 4, замыкание цепи управления на массу

Форсунка цилиндра 1, замыкание цепи управления на бортовую сеть

Форсунка цилиндра 2, замыкание цепи управления на бортовую сеть

Форсунка цилиндра 3, замыкание цепи управления на бортовую сеть

Форсунка цилиндра 4, замыкание цепи управления на бортовую сеть

Обнаружены случайные/множественные пропуски воспламенения

Цилиндр 1, обнаружены пропуски воспламенения

Коды ошибок Лада Гранта: расшифровки неисправностей

Коды ошибок ВАЗ и их расшифровка Чтобы произвести проверку при помощи сканера, необходимо бортовой компьютер «Штат Х1» подключить к тестеру или ноутбуку посредством диагностического кабеля. Сканер или ноутбук должен быть оснащен программным обеспечением, предназначенным специально для диагностики. В нашей статье мы рассмотрим пример с программой KWP_D.

Диагностика

В каждом автомобиле, включая Ладу Гранта, существует возможность провести диагностику имеющихся неисправностей. Для этого необходимо зажать кнопку Reset и включить зажигание автомобиля. Так вы запускаете тестирование электронного блока управления, и в скором времени на жидкокристаллическом экране появятся все позиции сегментов.

Далее необходимо активировать кнопку на панели управления, которая располагается ближе всего к водителю. Сразу после этого на экране бортового компьютера вы увидите номер прошивки. Затем требуется нажать первую попавшуюся кнопку управления.

Если в работе Лады Гранта имеются какие-то ошибки, то они будут отображены в первых двух строках на экране. Они появятся в виде цифр, о которых говорилось выше в данной статье. Каждая из них свидетельствует о наличии той или иной неисправности.

Если же на протяжении 20 секунд бортовой компьютер данного автомобиля так и не показал вам ошибки, это, вероятней всего, свидетельствует об их чрезмерном количестве. Также причиной этого может быть:

• повышенное напряжение, наблюдающееся бортовой системе;


• обрыв цепи датчика, отвечающего за уровень топлива;


• обрыв цепи датчика, который реагирует на уровень и температуру ОЖ;


• обрыв в цепи датчика наружной температуры.

Для обнуления всех кодов ошибок, которые показала данная диагностика, следует удерживать нажатой кнопку перезагрузки на протяжении нескольких секунд, после чего нажать на любую кнопку управления. Так вы снова вернете жидкокристаллический экран в рабочее состояние.

Следует отметить, что подавляющее большинство желающих обзавестись собственным автомобилем, к сожалению, не могут позволить себе приобрести иномарку в хорошем состоянии. Поэтому с каждым годом количество людей, отдающих предпочтение автомобилям отечественного производства, значительно возрастает. Подтверждение этого – автомобилисты, остановившие свой выбор на Ладе Гранта.

Коды ошибок Лада Гранта: расшифровки неисправностей

• Ошибки Р0300 (301-304) говорят о пропуске воспламенения. Следует понимать, что пропуск может быть как случайным, так и систематическим. Помните, что чем последнее число в коде ошибки соответствует номеру цилиндра, в котором имеется такая неполадка;


• Р0326 (327, 328) говорит о том, что в цепи датчика детонации есть некоторые неисправности. Скорее всего, вы обнаружите полный выход из диапазона, установленного производителем, либо сигнал о критическом уровне слишком низкий или, наоборот, чересчур высокий;


• на ошибки Р0335 (336, 337, 363) следует обратить особое внимание. Они свидетельствуют о выходе из строя цепи, ведущей к датчику, который контролирует положение коленчатого вала. Кроме этого, они также могут сообщать о неисправности катушки зажигания четвертого цилиндра.

Загорелся чек на Гранте: возможные причины Цепь датчика неровной дороги, высокий уровень сигнала

Возможные причины загорания функции «чек»

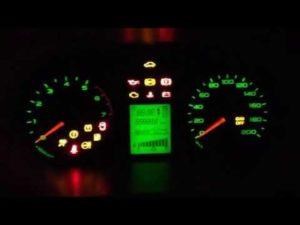

Сигнал «ЧЕК» расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание.

Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста — это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.

Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:

• Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.


• Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.


• Если «ЧЕК» во время движения — это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).


• Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.


• Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.

Загорание функции «ЧЕК» сигнализирует о том, что в двигателе что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.

Методы устранения

Рассмотрим некоторые варианты устранения причин возгорания функции «ЧЕК» на Ладе Гранте:

Двигатель 21116 (высоковольтные провода, щуп масла)

4 болта крепления пластиковой крышки бензонасоса под задним сидением

Указаны те неисправности, которые можно устранить самому, если же ничего не вышло, стоит обратиться на автосервис.

Подводные камни

Если загорелся «ЧЕК» на Ладе Гранте, то не стоит паниковать. Зачастую на автомобилях сигнал подаётся из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».

ЭБУ в Гранте расположен не очень удачно, и если чек у Вас загорелся во время или после дождя, то в него могла попасть вода из-за конструктивных особенностей.

Коды ошибок электроусилителя руля:

1. Для этого скиньте клемму на пять минут, память в электронном блоке управления двигателем (ЭБУ) обнулится, также сбросятся показания бортового компьютера.


2. Есть второй способ, Вам необходимо просто извлечь предохранитель прикуривателя, на него инженеры-конструкторы Гранты посадили иммобилайзер.

Возможные причины загорания функции «чек» Цепь датчика фаз, выход сигнала из допустимого диапазона
