Nissan Tiida — предохранители и реле

Сверяйте назначение предохранителей со схемами на обратной стороне защитной крышки.

Он находится в панели приборов за защитной крышкой со стороны водителя.

Вариант 1

Описание предохранителей

ЗA прикуриватель отвечает предохранитель номер 19 на 15А.

• R1 — Электровентилятор отопителя


• R2 — Дополнительное оборудование


• R3 — Реле (нет данных)


• R4 — Обогрев наружных зеркал


• R5 — Иммобилизатор

Вариант 2

1. 10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)


2. 10A Обогреватель заднего стекла и боковых зеркал


3. 15A Мотор омывателя переднего и заднего стекла


4. 10A Приборная панель


5. 10A Электроника


6. 10A Модуль подушек безопасности


7. 10A Электроника


8. —


9. 10A Освещение салона и багажника


10. —


11. —


12. 10A Стоп-лампы


13. 10A Passive Entry (Для систем с Чип-ключом)


14. 10A Электроника


15. 15A Розетка — прикуриватель


16. 10A Подогрев сидений


17. 15A Розетка — консоль, багажник


18. 15A Вентилятор отопителя / кондиционера


19. 10A Кондиционер


20. 15A Вентилятор отопителя / кондиционера

ЗA прикуриватель отвечают предохранители 15 и 17 на 15А.

Nissan Tiida — предохранители и реле

• 43 (10А) Передняя фара дальнего света правая


• 44 (10А) Передняя фара дальнего света левая


• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар


• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей


• 48 (20А) Мотор стеклоочистителя лобового стекла


• 49 (15А) Передняя фара ближнего света левая


• 50 (15А) Передняя фара ближнего света правая


• 51 (10А) Компрессор кондиционера


• 55 (15А) Обогреватель заднего стекла


• 56 (15А) Обогреватель заднего стекла


• 57 (15А) Бензонасос (CH)


• 58 (10А) Питание систем автоматической трансмиссии (AT)


• 59 (10А) Блок управления ABS


• 60 (10А) Дополнительная электрика


• 61 (20А) НA клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)


• 62 (20А) НA клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM ©, клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC


• 63 (10А) Кислородные датчики


• 64 (10А) Катушки инжекторов, система впрыска


• 65 (20А) Передние противотуманные фары


• R1 Реле обогрева заднего стекла


• R2 Главное реле блока управления двигателем


• R3 Реле ближний свет фар


• R4 Реле дальнего света


• R5 Реле стартера


• R6 Реле вентилятора 2 системы охлаждения двигателя


• R7 Реле вентилятора 1 системы охлаждения двигателя


• R8 Реле вентилятора 3 системы охлаждения двигателя


• R9 Реле зажигания

Расшифровка значков на приборной панели При включенном зажигании на дисплее в комбинации приборов появляется символ, соответствующий положению рычага селектора;

Не Горит Подсветка Селектора Акпп Ниссан Тиида

Nissan Tiida. Управление коробкой передач (общие советы)

На автомобиле может быть установлена пяти- или шестиступенчатая механическая или четырехступенчатая автоматическая коробка передач.

Для включения задней передачи поднимите вверх блокирующее кольцо, расположенное под рукояткой рычага, переместите рычаг вправо до упора, а затем назад.

Заднюю передачу включайте только при полностью остановленном автомобиле.

Во избежание поломок трансмиссии избегайте переключений при буксующих колесах.

Рис 1. Рычаг селектора управления автоматической коробкой передач: 1 — прорезь для ключа (закрыта декоративной заглушкой); 2 — шкала режимов управления; 3 — рукоятка рычага

Для включения V или VI передачи переместите рычаг вправо до упора и затем соответственно вперед или назад.

Автоматическая коробка передач имеет четыре передачи для движения вперед и одну передачу заднего хода. Включение каждой передачи происходит автоматически в зависимости от положения рычага селектора управления коробкой передач, скорости автомобиля и положения педали акселератора.

В период обкатки нового автомобиля или сразу после подключения аккумуляторной батареи (после ее отключения или замены) переключение передач может происходить не так плавно, как обычно. Это не свидетельствует о неисправности — после нескольких автоматических переключений передач процесс переключения станет плавным.

Рычаг селектора расположен на тоннеле пола в том же месте, что и рычаг управления механической коробкой передач. На накладке тоннеля пола выполнена шкала 2 (рис. 1.) режимов управления. На шкалу нанесены сле­дующие обозначения:

— «Р» — стоянка. В этом положении коробка передач заблокирована, чтобы не допустить перемещение припаркованного автомобиля. Если рычаг селектора находится в этом положении, можно пустить двигатель;

— R » — задний ход. Переводите рычаг в это положение только после полной остановки автомобиля;

Никогда не переводите рычаг селектора в положения «Р» (стоянка) или « R » (задний ход) во время движения автомобиля! Это приведет к поломке коробки передач.

— « N » — нейтраль. При этом положении рычага в коробке передач не включена ни од­на передача. Это положение используют во время длительных остановок, например, в дорожных пробках.

Никогда не переводите рычаг селектора в положение « N » (нейтраль) во время движения! При этом вы можете случайно переместить рычаг в положение «Р» (стоянка) или « R » (задний ход) во время движения автомобиля, что приведет к поломке коробки передач. Кроме этого, станет невозможным торможе­ние двигателем.

Чтобы не потерять контроль над автомобилем, всегда держите ногу на педали тормоза, если рычаг находится в положении « N » (нейтраль), а также при перемещении рычага в это положение.

Если автомобиль находится на уклоне, то при пуске двигателя рычаг селектора нуж­но установить в положение «Р» (стоянка), а не « N » (нейтраль).

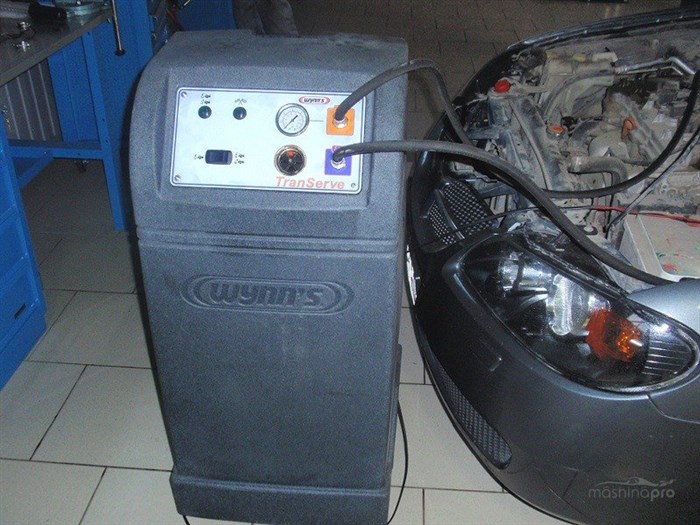

Замена масла в АКПП Ниссан Тиида: инструменты, порядок работы с коробкой передач

Другие ошибки

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Во избежание повреждения трансмиссии включайте селек- тор коробки передач в положения P Стоянка и R За- дний ход только после полной остановки автомобиля. Вы не можете переключиться с 5-й передачи непосредствен- но на передачу заднего хода пятиступенчатая коробка пере- дач. Замена масла в АКПП Ниссан Тиида: пошаговая инструкция По всем вопросам пишите мне, я обязательно объясню все нюансы!

Nissan Tiida. Управление коробкой передач (общие советы)

Руководство Nissan Тиида 2018 — страница 32 на пониженную передачу. Это может привести к потере
управления автомобилем.
