Под капотом Volkswagen Jetta V предохранители находятся внутри блока, расположенного около аккумулятора.

Схема и расшифровка назначения приведена ниже.

В зависимости от года выпуска и комплектации легкового автомобиля Volkswagen Jetta V (Фольксваген Джетта 5), число установленных прикуривателей может варьироваться от одного до двух. Один, из них, располагается в салоне на передней консоли, а второй в багажнике, но задний прикуриватель используют не по его прямому назначению, а в качестве розетки.

Бывают случаи, когда после замены перегоревшего предохранителя прикуривателя, после включения зажигания новый предохранитель тут же снова перегорает. Скорее всего, это происходит из-за того, что усики центрального контакта разогнуло так, что они стали соприкасаться с боковым контактом и пока Вы не отогнёте, предохранители будут перегорать.

Предохранители фольксваген джетта 5

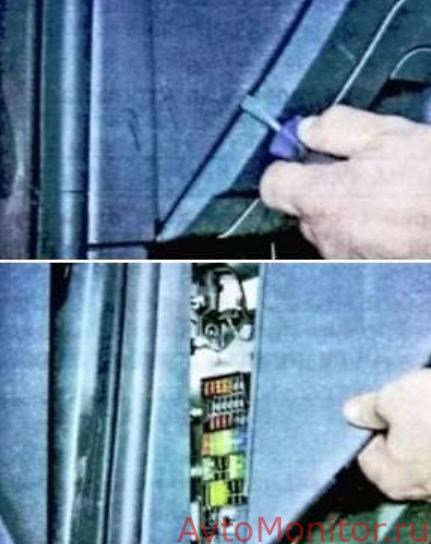

Блок в салоне

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Номер Назначение 2 ABS EDS ESC 3 ABS EDS ESC 4 Вентилятор для 1 ступени 5 Вентилятор на максимум 6 Вентилятор для 2 ступени A Вентилятор B Вентилятор C Гидравлический насос. Отключение ДХО при включении аварийной сигнализации Пока на автомобиле включена аварийка , также при включении поворотника ДХО отключаются. Расшифровка ошибок приборной панели ФОЛЬКСВАГЕН: обозначения на приборной панели По всем вопросам пишите мне, я обязательно объясню все нюансы!

Приборная панель Фольксваген: цифровая, обозначения индикаторов

1. Обездвижить машину, снять клемму с минусовой клеммы аккумулятора.


2. Открыть монтажный блок.


3. Взять пинцет из крышки и вытащить перегоревший предохранитель. Его состояние можно проверить, рассматривая перед источником света. Если предохранитель перегорел, будет видна разорванная перемычка. Если нужно заменить реле, тяните его на себя, раскачивая из стороны в сторону.


4. Вставить новую запчасть.


5. Проверить работу защищаемой цепи. При необходимости найти и устранить короткое замыкание.


6. Установить снятые детали в обратном порядке.

Предохранители Volkswagen Jetta VI: схема, расположение блоков Назначение предохранителей в блоках может отличатся от представленного материала, и зависит от года выпуска и уровня комплектации (трендлайн, комфортлайн и т. д.) Вашего автомобиля. В случаях затруднения, обратитесь к ближайшему дилеру.

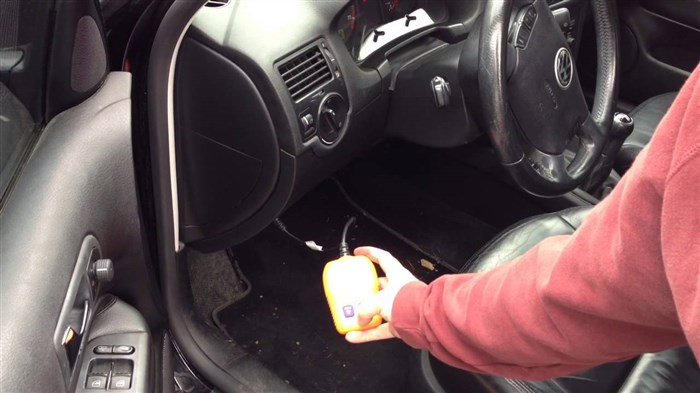

Активация функций на VW Jetta с помощью VAG-COM

Работа ДХО в положении «O»
Описание
В положении переключателя света «Auto» происходит переключение с ДХО на ближний свет в зависимости от освещенности. При включении данной функции, ДХО работает только в положении «Auto», при выключении функции ДХО будет светить также при положении «O».
Кодировка
9 блок → кодирование → длинное кодирование → 26 Байт → 3 бит → выключить (или включить)

Габаритные огни через ДХО
Описание
ДХО продолжают светить даже после перевода переключателя в режим «габаритные огни» или «ближний свет». Спасает тех, кто заклеил передние габаритные огни «ресничками».
Кодировка
9 блок → кодирование → длинное кодирование → 25 Байт → 1 бит → включить

Отключение ДХО при постановке на ручной тормоз
Описание
Пока автомобиль стоит на ручном тормозе ДХО выключены, как только «ручник» снят, ДХО включаются.
Кодировка
9 блок → кодирование → длинное кодирование → 11 Байт → 0 бит → включить

Отключение ДХО при включении аварийной сигнализации
Пока на автомобиле включена «аварийка», также при включении поворотника ДХО отключаются.
Кодировка
9 блок → кодирование → длинное кодирование → 15 Байт → 3 бит → включить.

Эффект стробоскопа через ДХО
Кодировка
9 блок → кодирование → длинное кодирование → 12 Байт → 1 бит → включить
Примечание
Если в качестве ДХО подключить ближний свет, то получатся «суперстробоскопы» (не рекомендуется на ксеноне).

Отключение Corner при движении задним ходом
Описание
Функция Corner по умолчанию работает и во время движения задним ходом. Если это не нужно, то можно отключить.
Кодировка
9 блок → кодирование → длинное кодирование → 26 Байт → 6 бит → выключить

Визуальное подтверждение закрытия автомобиля
Моргание поворотниками при открытии-закрытии автомобиля штатной сигнализацией.
Особенности
Есть 2 значения: 0 – выключено, 1 – включено.
Кодировка
9 блок → адаптация → 17 канал → тест → вводим нужное значение → сохранить

Режим Highway
Данная функция при длительном движении на скорости свыше 140 км/ч, автоматически включает ближний свет и габаритные огни, так называемый европейский режим Highway (или Autobahn). При движении на скорости ниже 140 км/ч более 2 минут, режим автоматически отключается.
Кодировка
9 блок → кодирование → 2 блок RLS → длинное кодирование → 0 Байт → 0 бит → включить

Отключение опроса ламп подсветки номерного знака
Если в плафоны подсветки заднего номерного знака установлены LED огни, то будет выходить ошибка. Для ликвидации вывода ошибки опрос ламп и отключается.
Кодировка
9 блок → кодирование → длинное кодирование → 17 Байт → 7 бит → включить

Не горят фонари заднего хода: причины, ремонт

Субблок предохранителей: вариант № 1

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Назначение предохранителей в блоках может отличатся от представленного материала, и зависит от года выпуска и уровня комплектации трендлайн, комфортлайн и т. Как заменить фонари заднего хода? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Субблок предохранителей: вариант № 2

Субблок реле: вариант № 2 Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Предупреждающие индикаторные лампы

Если этот индикатор постоянно горит, выключите двигатель и выньте ключ. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть или мигать, обратитесь к специалисту по ремонту или, если автомобиль вибрирует или вялый, обратитесь за помощью на дорогу.

Обычно эта лампа загорается на несколько секунд при включенном зажигании, но если лампа загорается при работающем двигателе, безопасно отправляйтесь в автосервис для проверки двигателя и устранения проблемы.

Если этот индикатор горит ровно, долейте моторное масло. Руководство пользователя содержит дополнительную информацию о том, как это сделать. Если этот индикатор мигает, значит, датчик неисправен. Поездка в автосервис.

Произошла неисправность антиблокировочной тормозной системы. Автомобиль по-прежнему будет нормально тормозить, но ABS и ESP могут не включиться при необходимости. Аккуратно поезжайте к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Если этот индикатор мигает во время вождения, это нормальная функция. Свет сообщает, что система контроля тяги или ESP вмешивается. Если он постоянно горит, возможно, вы нажали кнопку «ESP off». Это может быть возобновлено путем включения и выключения автомобиля. Если индикатор продолжает гореть, обратитесь к специалисту по ремонту для диагностики и устранения проблемы.

Если автомобиль был недавно запущен, или аккумулятор был отсоединен или разряжен, поверните рулевое колесо полностью вправо, затем полностью налево и кратковременно двигайтесь со скоростью 15-20 км / ч. Если индикатор не гаснет, отправляйтесь в безопасное место в автосервис.

Целостность цепи

• Красная подсветка указывает на проблему, требующую немедленного решения.


• Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.


• Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.

Субблок предохранителей: вариант № 1 При включении заднего хода шток замыкает металлические пластины и подает положительное питание к лампе. После выключения скорости стержень выталкивается пружиной, разрывая электрическую цепь.

Проверка работоспособности

При обнаружении поломки требуется произвести проверку:

Датчик-лягушка

1. Установить автомобиль на смотровую яму или эстакаду.


2. Заглушить двигатель и зафиксировать машину стояночным тормозом или противооткатными упорами.


3. Осмотреть картер коробки скоростей, датчик располагается на тыловой стенке. На части агрегатов рядом устанавливается сенсор определения скорости, который передает сигнал электронному спидометру.


4. Снять штекер с разъема датчика и осмотреть контакты.


5. При помощи отрезка провода или скрепки замкнуть металлические элементы внутри колодки.


6. Включить цепь зажигания. Если проводка находится в исправном состоянии, то должны сработать сигнальные лампы.

Включение сигнализаторов указывает на неисправность датчика управления, который требуется выкрутить из картера и заменить. Если индикаторы не загорелись, то причиной дефекта может стать сенсор или электропроводка.

Для тестирования датчика используется лампа, рассчитанная на напряжение 12 В, установленная в патроне с коммутационными кабелями. Индикатор присоединяется к клеммам сенсора при включенной передаче заднего хода и активном зажигании. Если лампа не включилась, то датчик нуждается в замене или регулировке.

Целостность цепи

Регулировка выключателя на КПП

Если в конструкции датчика не предусмотрена контргайка, то корректировка положения производится шайбами. Толщина пакета прокладок подбирается опытным путем при включенной задней скорости. Следует помнить, что большое количество шайб сокращает длину резьбы, удерживающей корпус сенсора в картере.

На автоматических коробках встречается датчик заднего хода, совмещенный с индикатором нейтрального или стояночного положения. Дополнительная индикация необходима для разрешения запуска двигателя только при разомкнутой кинематической цепи. Подобная конструкция используется на части трансмиссий, также встречается переключатель в селекторе, который регулировке не поддается.

1. Демонтировать штекер и определить назначение контактов по маркировке или электрической схеме автомобиля.


2. Включить зажигание и перевести рычаг селектора в положение движения на задней передаче.


3. Вращением датчика добиться момента выключения сигнальных огней и отметить положение корпуса сенсора относительно картера метками, нанесенными мелом. Для проверки используется контрольная лампа с внешним источником питания, которая подключается к контактам реверса.


4. Подсоединить лампу к оставшимся контактам и медленно закрутить корпус до момента включения нити накала. Отметить положение мелом на кожухе сенсора и картере коробки.


5. Установить переключатель в промежуточное положение между найденными позициями. При корректной регулировке при переводе рычага в позицию R (движение назад) будет включаться светотехника на корме машины, а при положениях P и N станет доступна возможность запуска мотора.

В салоне

В моторном отсеке

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Габаритные огни через ДХО Описание ДХО продолжают светить даже после перевода переключателя в режим габаритные огни или ближний свет. Отключение Corner при движении задним ходом Описание Функция Corner по умолчанию работает и во время движения задним ходом. Предупреждающие значки на панели По всем вопросам пишите мне, я обязательно объясню все нюансы!

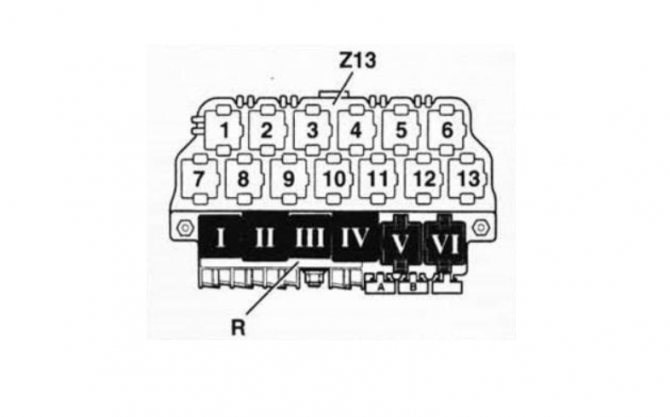

Блок R

Значки внешних световых приборов Отключение ДХО при включении аварийной сигнализации
Пока на автомобиле включена «аварийка», также при включении поворотника ДХО отключаются.
Кодировка
9 блок → кодирование → длинное кодирование → 15 Байт → 3 бит → включить.

Описание значков системы устойчивости

Индикатор включения внешнего освещения.

Зеленая лампочка с восклицательным знаком или перечеркнутая лампочка

Перегорела одна или несколько внешних ламп или неисправна их электрическая цепь.

Активируются активные дальний свет. Датчик в лобовом стекле проверяет фары встречных автомобилей и фары проезжающих автомобилей и, если возможно, автоматически включает дальний свет.

Неисправный регулятор угла наклона фар, который автоматически регулирует диапазон фар в зависимости от загрузки автомобиля. Возможно, неисправен датчик наклона кузова.

Надпись AFS OFF или стрелка влево-вправо

Ошибка AFS (адаптивная система переднего освещения). Эта система регулирует положение фар для лучшего освещения дороги.

Эти фонари указывают на работу автоматического включения ближнего света в дневное время DRL (дневные ходовые огни).

Оранжевый автомобиль и зажженные фонари

Перегоревшие лампочки задних фонарей или лампочки — стоп-сигналы или фонари заднего хода.

Зеленые фонари светят в разные стороны

Фонарь светит слева с перечеркнутым светом

Включены передние противотуманные фары.

Мигает стрелка влево или вправо — включен левый или правый указатель поворота, мигают оба — включены аварийные огни.

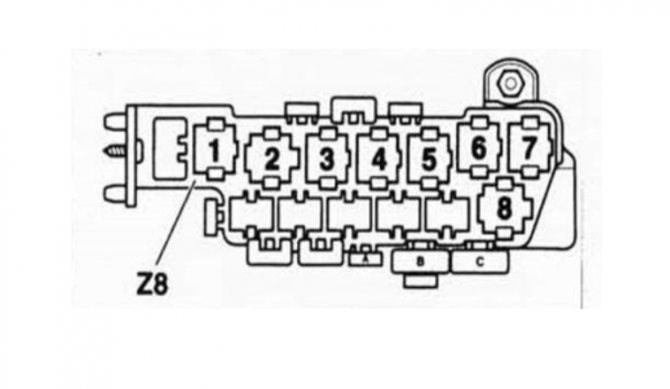

Субблок реле: вариант № 3

1. Заправлен некачественным топливом. DZ начинает проявлять темперамент. Обычно помогает смена топлива.


2. Второй вариант — проблема с дроссельной заслонкой. Часто бывает достаточно очистить его от нагара. В тяжелых случаях меняется вся форма.


3. Неисправности, связанные с катушками зажигания. Здесь может быть что угодно. Рекомендуем обратиться на СТО.

Не работает прикуриватель Volkswagen Jetta V (Фольксваген Джетта 5) Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
