Не горит задний ход — что делать

Как нетрудно видеть, что когда не горит задний ход на ВАЗ2110, причины могут носить самый различный характер. Но как бы там ни было, необходимо все поправить, а для этого следует устранить причину.

Для этого необходимо выполнить следующие действия:

• Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность в 7,5 А. Его местом расположения является плата заднего фонаря ВАЗ 2110 монтажного блока под приборной панелью.


• Далее требуется удостовериться в том, что лампочки исправны. Если выяснится, что проблем с ними нет, надо проверить датчик заднего хода.

В последнем случае может возникнуть вопрос о месте его нахождения. При рассмотрении машины спереди она находится в правой стороне. Если же рассматривать ее в проекции по ходу движения, то он будет находиться в коробке передач, в ее левой нижней части.

Зависает лампочка заднего хода ВАЗ 2110: причины и устранение неисправности

1. Провода, подведенные к нему, требуется отсоединить.


2. К их концам присоединяется тестер. Прибор переводится в режим «сопротивление» и проводится измерение.


3. Затем включается задняя передача.


4. Зажигание переводится во включенное состояние.


5. Проводится отсчет показаний прибора.

Не работает задний ход ваз 2112
Колодки в ВАЗ 2110 расположены на обратной стороне монтажного блока

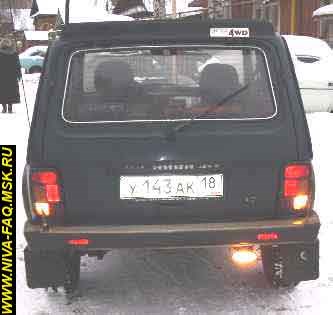

Задние фонари НИВА

Колодки под клеммы в продаже нашел только с проводами, хотя они мне были нужны пустые. Цена вопроса 140 рублей за две пары. Приехав домой, сразу снял нутрянки фонарей, благо для этого сложных действий не потребовалось. Увиденное меня немного поразило, ладно в СЕМЕРКЕ сзади платы, но тут же фольга

Начав отделять платы от корпуса, все еще поражался конструкции фонарей

Разобрав все до мочей и отделив вершки от корешков, понял что патроны ламп немного не такой конструкции, как в СЕМЕРКЕ и не имеют собственных металлических контактов, а лампы контачат напрямую с фольгой плат. Принял решение изготавливать контакты (вопрос — из чего?).
И тут на глаза попался проводок с обжатой клеммой (папа), взял плоскогубцы загнул край, стараясь не надломить

На основании мешались две вещи от которых пришлось избавиться.
Первая язычок крепления платы на вертикальном контакте,

Вторая — это Т образная форма горизонтального контакта, из которого пришлось сделать плоский

Не работают фонари заднего хода ваз 2109

Задние фонари НИВА | фары оптика и освещение НИВА-ВАЗ-2121-21213-21214-2131 Многие задаются вопросом: где стоит менять датчик заднего хода? Конечно, проще всего отогнать машину на СТО, где произведут его замену по цене 3-4 его стоимостей. Но можно и самостоятельно поменять, ничего сложного в этом нет.

Как заменить датчик заднего хода в ВАЗ – пошаговая инструкция

Если ты читаешь этот раздел, то, похоже, твой датчик, а точнее, выключатель заднего хода свое отработал. Если ты уже купил новый, то можно приступать к замене. Работа эта несложная и под силу любому, кто в состоянии держать гаечный ключ одной рукой. Для замены выключателя тебе понадобятся:

Загони ВАЗ на эстакаду или смотровую яму и поставь ее на ручной тормоз, переведя ручку переключения передач на нейтральную передачу. Сними закрывающий КПП защитный кожух, если он есть. Найди датчик заднего хода и отключи от него разъем с проводами.

Отключение датчика заднего хода в ВАЗ 2110

Подставь под датчик пустую емкость – в нее будет стекать трансмиссионное масло во время замены датчика. Подготовь новый датчик и проверь, чтобы на нем стояло новое уплотнительное кольцо.

В комплекте с датчиком к ВАЗ 2110 должно идти уплотнительное кольцо

Важно! Уплотнительное кольцо одноразовое, повторно его использовать нельзя. Если в комплекте с датчиком кольца не оказалось, что при нашем уровне частной торговли и твоей возможной невнимательности вероятно, придется купить его отдельно.

Возьми гаечный ключ, выверни старый датчик и быстро от руки вкрути новый. Чем быстрее ты это проделаешь, тем меньше трансмиссионного масла успеет вытечь из коробки. Затяни новый датчик ключом с усилием, но без фанатизма.

Замена датчика заднего хода на ВАЗ 2110

Установи разъем с питающими проводами на новый датчик и поставь на место защитный кожух. Обязательно проверь уровень трансмиссионного масла в коробке (не путай с моторным в картере!) и при необходимости долей.

Важно! Не используй то масло, которое вытекло во время замены! Стекая по грязной наружной поверхности КПП, оно пришло в негодность!

Осталось запустить двигатель ВАЗа и включить заднюю передачу, фонари заднего хода должны гореть.

Если ты внимательно прочитал эту статью, то, я уверен, обязательно найдешь и устранишь причину «залипания» фонарей заднего хода на ВАЗ 2110 самостоятельно и без лишних расходов на услуги специалиста СТО.

Фонарь заднего хода для Нивы

Диагностика неполадок

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В некоторых случаях, чтобы добраться до датчика заднего хода, снизу необходимо снять защитный кожух, закрывающий коробку переключения передач. Надеюсь, что у вас тоже ; Теперь остается хорошенько заизолировать всю эту систему и закинуть куда-нибудь вниз, за колесную арку. Выясняем почему не горят фонари заднего хода на ВАЗ 2114: Проводка, лягушка или лампочка » НаДомкрат По всем вопросам пишите мне, я обязательно объясню все нюансы!

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор

• перегорела лампочка фонаря заднего хода;


• оборвались провода питания фонарей;


• окислились контакты колодок;


• вышли из строя предохранители;


• отсутствует масса на плате фонарей.

Лягушка заднего хода: диагностика и замена Как известно, при неисправности любых световых приборов эксплуатация автомобиля запрещена. И тут есть два варианта: отправиться в ближайшую СТО и заплатить там немалые деньги или попытаться устранить неисправность самому. В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему сами.

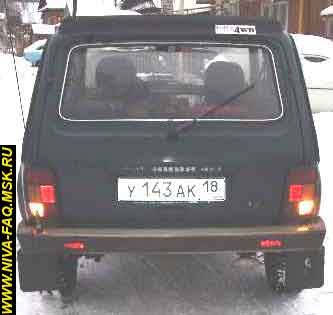

Не Горят Фонари Заднего Хода Ваз 21214

На улице осень, с каждым днем солнце садится все раньше и раньше, а есть еще у нас живописные места, где я не успел за это лето побывать. Выезжать оттуда ночью иногда бывает довольно проблематично, особенно задним ходом. Поэтому после первого такого мучительно возвращения я твердо решил поставить сзади дополнительную лампочку.

Первым делом проверяем фонарик: если работает — отлично, не работает — не знаю что с ним делать, наверное обратно нести, но у меня такого не было. Далее необходимо решить, куда мы его будем ставить. Какое место для установки выбрал я. видно на фото. Попытаюсь обосновать свое решение. Во-первых, подальше от глушителя. Во-вторых, мне кажется, что фонарик должен стоять сбоку, а не по центру.

Как выяснилось в дальнейшем, лучше его ставить подальше от проушин. На данный момент я езжу уже без этого фонаря, т. к. умудрился его оторвать, ползая по сугробам — вырвало с корнем, на бампере только крепеж остался. На следующий день я застрял в снегу так, что пришлось трактором вытаскивать. Он своим тросом окончательно загнул тот крепеж, который остался от фонарика.

Крепление фонаря вопросов не вызывает. Единственный проводок от фонарика нужно как-то затащить в салон. До корпуса машины его лучше всего проложить по трубе, которая держит бампер:

Можно на нее провод намотать, а можно закрепить пластиковыми стяжками. Пришлось нарисовать руками, иначе было бы плохо видно.

Как же теперь попасть внутрь машины? Оказалось совсем не сложно. Прямо под ограничительными резинками есть небольшие отверстия. Если затолкать в них провод, то он вылезет в районе фар, прямо напротив пластиковых лючков в обшивке салона. Конец провода, который остается на улице, требуется подключить к фонарику. Самое главное все это дело хорошенько изолировать.

Теперь требуется протащить провод от блока предохранителей к багажнику. Сразу скажу, что разбирать нужно много и, раз уж такое дело, то лучше протащить «про запас» сразу несколько проводов. Как это делается описывать не буду, так как у меня уже были проложены провода, а как разбирать салон очень хорошо описано в статьях по модернизации дренажа бензобака.

Внимание! Все дальнейшие подключения лучше всего производить при выключенном зажигании, а еще лучше и безопасней — при отключенном аккумуляторе.

Как раз два зеленых провода, идущих в сторону рулевой колонки, и есть то, о чем я сейчас пишу. Один из них питает задний фонарь, а другой предназначен для включения реле от габаритов.

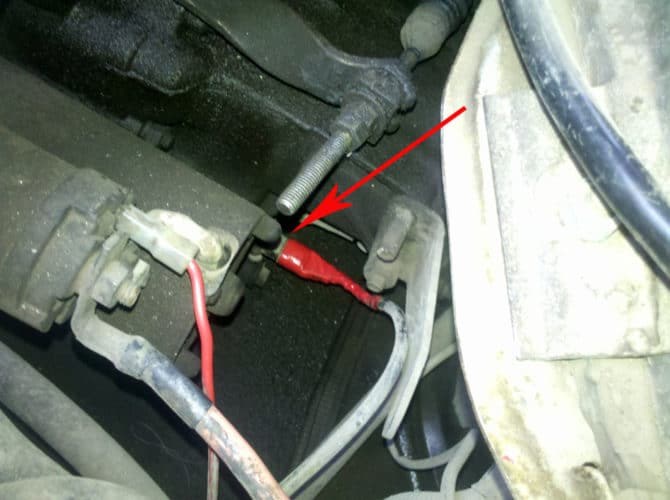

Где находится датчик заднего хода ваз 2110

Проверка работоспособности датчика (лягушки)

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой. Если ты читаешь этот раздел, то, похоже, твой датчик, а точнее, выключатель заднего хода свое отработал. Не работают стоп-сигналы ваз 2114 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Основные выводы и рекомендации профессионалов

Диагностика выключателя света заднего хода Но прежде всего лучше провести его проверку.

Проверка работоспособности

Прежде чем винить в неисправности сигналов заднего хода именно датчик, убедитесь, что устройство действительно утратило свою работоспособность. Для этого проведите диагностику:

• Выверните колеса в левую сторону до упора и посмотрите на датчик со стороны водителя — сбоку КПП располагается защита, а внутри нее контакты;


• Уберите эту защиту и осмотрите устройство. Там же есть два контакта, идущие на датчик;


• Замкните контакты на концевых выключателях лягушки (это тот самый датчик заднего хода) и заведите мотор, включив при этом заднюю передачу;


• Если все хорошо, провода и контакты исправны, тогда включатся белые фары;


• Если фары не горят, с помощью тестера проверьте напряжение на проводе (оранжевого цвета) и массе;


• При наличии напряжения проверьте плату лампочек и качество контактов.

Причины неполадки и способы устранения

Есть несколько наиболее распространенных причин, из-за которых ДЗХ выходит из строя. Но им есть противодействия, способные вернуть датчик к работе.

Статья в тему: Выбор и самостоятельная змена лобового стекла на ВАЗ 2114

В некоторых ситуациях датчик исправен, контакты целые и проводка невредима. В этом случае перегорели сами лампочки. Их достаточно просто заменить.

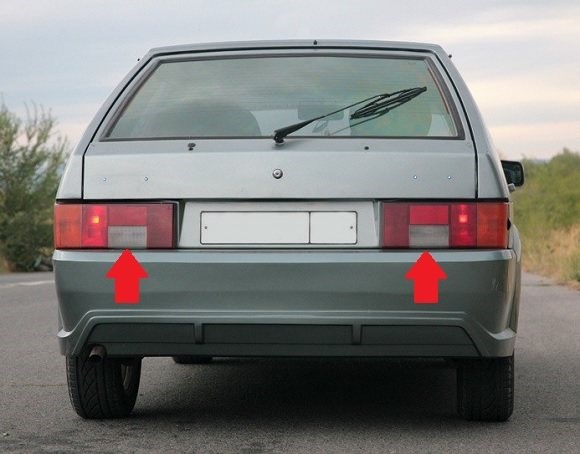

Конструкция задних фонарей ваз 2114

• поставить автомобиль на эстакаду;


• установить ручник;


• снять защиту;


• удалить контакты ос старого датчика;


• подставить емкость и снять лягушку;


• выкрутить неисправный прибор и заменить его новым.

Причины неполадки и способы устранения Присоединяем аккумулятор, включаем зажигание, фары и задний ход. Смотрим горит ли наш фонарик. У меня загорелся сразу. Надеюсь, что у вас тоже

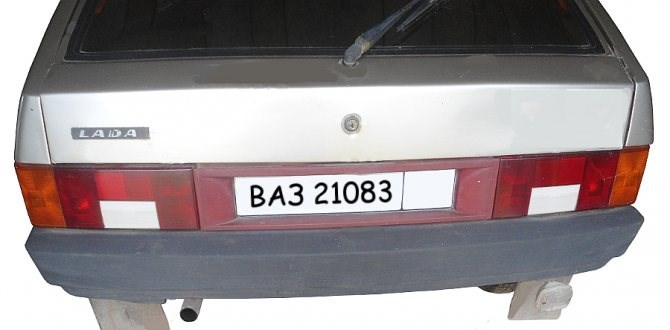

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099.

Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099, причины

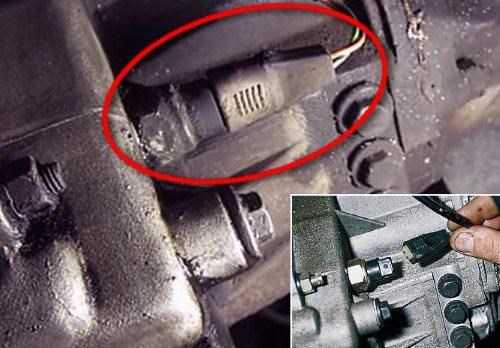

Неисправен датчик света заднего хода

Перегорел предохранитель

Предохранитель №5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

Не подается электрический ток от монтажного блока до задних фонарей

Неисправен токоподающий провод от монтажного блока к датчику

Неисправна электрическая цепь подающая напряжение на предохранитель №5 (F16)

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — «Схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 21019, 21099».

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы в задних фонарях на автомобилях ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 21099

Как проверить работоспособность лягушки?

1. Необходимо снять защиту двигателя, при наличии.


2. Произвести отключение электрического питания и отсоединить подходящие к датчику провода.


3. Приготовить емкость для масла, т. к. у всех переднеприводных автомобилей при замене датчиков заднего хода происходит утечка масла.


4. При помощи ключа на 22 желательно с длинной головкой типа «трещотка» пытаемся снять датчик. В этом случае может возникнуть проблема – старая резьба не дает его открутить. Тогда нужно вооружиться молотком и зубилом.


5. Как только он откручен, подставляем емкость для масла.


6. Очень быстро вставляем новый.


7. С помощью того же ключа закручиваем его.


8. Подключаем провода и проверяем работу фонарей заднего хода.


9. Если все работает, доливаем вытекшее масло и устанавливаем защиту.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115 О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.
