Лада Гранта не Горят Стоп Сигналы Причина… Проверка цепи

Причины и признаки неисправности

1. Двигатель начинает неестественно работать: по ощущениям, то глохнет на ходу, то тут же заводится.


2. Пропадает тяга на отметке 40 км/ч, но после прогазовки былая прыть восстанавливается. Затем дефект проявляется вновь.


3. Не горят стоп-сигналы, или наоборот работаю постоянно.

Причиной некорректной работы «лягушки» могут стать: механические повреждения, окисление контактов или обрыв провода. Иногда сбой происходит по причине перегорания обеих лампочек стоп-сигнала. Из-за перечисленных дефектов появляется ошибка в системе под кодом p0504. Её можно удалить, но вскоре она появится вновь.

Что делать, если не горит плафон освещения салона на Лада Гранта?

• наличие ошибки «Р-0504» на приборной панели;


• существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;


• повышение оборотов двигателя (кратковременные) при переключении передач.

5 шагов как снять задний фонарь на Гранте или заменить задние лампы К8 — реле звукового сигнала. Также проверьте предохранитель F20, контакты выключателя сигнала рулевого колеса.

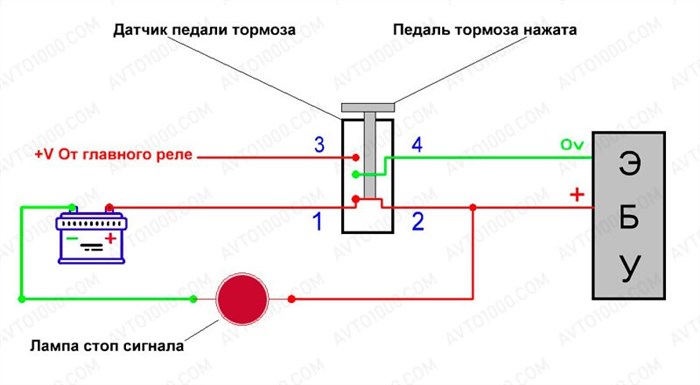

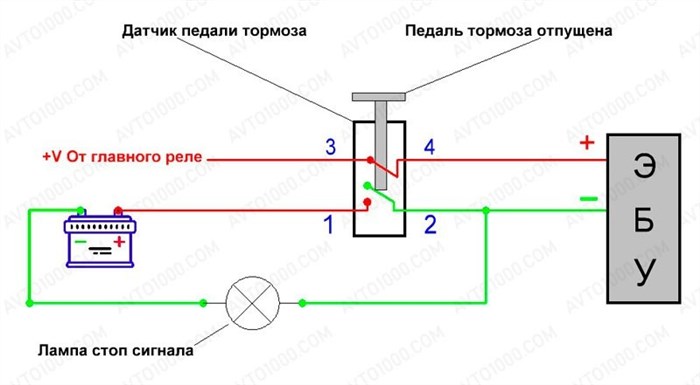

Как работает датчик педали тормоза.

Датчик положения педали тормоза с четырехконтактным разъемом подключения, стали использовать на автомобилях имеющие электронную дроссельную заслонку.

Датчик педали тормоза напрямую связан с электронным блоком управления двигателем. Оба сигнала поступают в эбу, при этом на них должна быть всегда разная полярность.
Если с обоих сигналов одновременно в блок эбу будет приходить “+” или ”-”, блок эбу фиксирует ошибку “РАССОГЛАСОВАНИЕ ДАТЧИКОВ ПЕДАЛИ ТОРМОЗА”.

Решение! Ошибка Р0504 рассогласование датчика тормоза.

1. Необходимо снять с датчика разъем идущий от косы автомобиля. Затем необходимо найти контакты датчика которые замкнуты между собой при отпущеной педали тормоза. Для этого необходимо воспользоваться мультиметром в режиме прозвонки (Способ применим к любым маркам авто). Найдите эти контакты в разъеме и обрежьте от них провода.

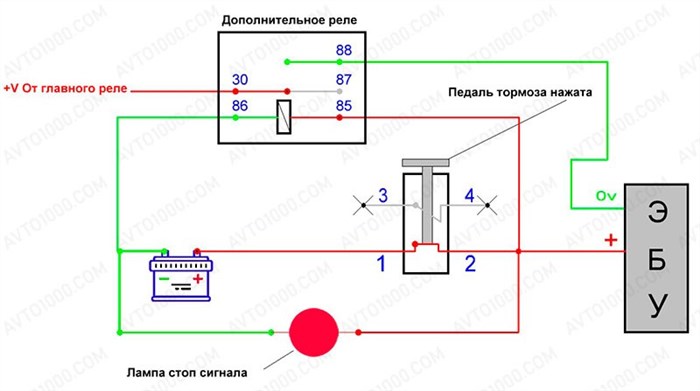

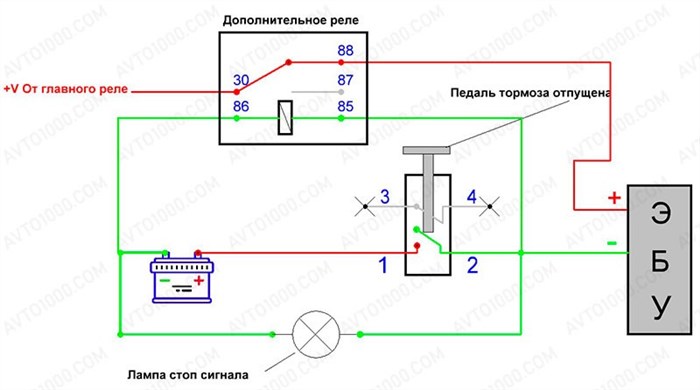

1. Подключите обрезанные провода к контактам пятиконтактного реле “30” и “88”.

1. У нас в разъеме осталось всего два провода, мультиметром проверяем на каком из них присутствует напряжение + 12 вольт, а на каком нет ничего.
   К проводу на котором нет ничего (0) подключаем “85” контакт реле.

1. “86” контакт реле подключаем на массу.

Ошибка Р0504 Гранта: обнаружение, причины, решение K5 — реле поворотников и аварийной сигнализации.

Силовые предохранители под капотом Лада Гранта

Блок силовых предохранителей находится под капотом и расположен между аккумулятором, опорой стойки и бачком охлаждающей жидкости. Выглядит в виде вертикально установленной коробки. Сняв с неё верхнюю крышку, появляется доступ к силовым предохранителям.

F1 (50 A) — электроусилитель руля .

Если руль крутится туго, проверьте также предохранитель F32.

F2 (30 A) — вентилятор отопителя

Если происходит быстрый разряд аккумулятора или горит лампа разряда, проверьте данный предохранитель, а также работу самого генератора и его щётки.

F5 (30 A) — ближний свет фар.

Проверьте также реле K9 и предохранители F12, F13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену предохранителей и реле выполняйте только на заглушённом двигателе с выключенным зажиганием.

Где и какие предохранители и реле стоят на Лада Гранта

Предохранители и реле в Лада Гранта — Мир Дорог Похожим образом – за 5 шагов меняются сами лампы:

Как заменить неисправный предохранитель

Достаточно снять крышку монтажного блока, по схеме на крышке найти нужный, вытащить его при помощи специальных щипцов, а затем установить на его место новый.

Если предохранитель снова перегорел, дальнейшая замена запрещена – необходимо обратиться в специальный сервис для поиска причины. Скорее всего в цепи есть короткое замыкание.

Быстрый способ проверить перегоревший предохранитель – взять контрольную лампочку, один ее конец приложить к массе, а вторым попробовать прозвонить обе ноги через специальные окошки в корпусе. В идеале питания не должно быть вообще или оно должно быть на обеих ногах. Если только на одной – вставка перегорела.

Почему не горит задний ход на гранте

Как поменять

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Не забываем предварительно отвести педаль, чтобы получить возможность вставить новое изделие в свое посадочное гнездо. Когда оставлял машину на ночь, то зажигание как бы не выключалось, из-за чего несколько раз полностью садился аккумулятор. Снятие и установка По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как проверить «лягушку»

Основные причины

Комментарий автовладельца: У меня на Ладе Гранте сломалась в датчике пружинка и начала замыкать контакты концевиков. Когда оставлял машину на ночь, то зажигание как бы не выключалось, из-за чего несколько раз полностью садился аккумулятор. Купил новый АКБ, но проблема не исчезла, пока не сделал диагностику и не заменил датчик. При этом, Check Engine не горел.

Причина №1: Перегоревшая лампочка

это очень просто и элементарно, но некоторые автовладельцы начинают искать «изъян» в недрах электросистемы. Не делайте этого, просто проверьте лампу. Вы можете просто посмотреть ветку или вызвать тестировщика. Последний вариант поможет гораздо точнее определить перегоревшую лампочку: иногда перегорает не спираль, а контакт внутри цоколя, и с виду все выглядит неплохо.

Вторая причина того, что внутреннее освещение может не работать, — перегоревший предохранитель. Практически всегда внутреннее освещение «делит» предохранитель с другими устройствами. Поэтому, если, например, часы или магнитола перестают работать вместе со светом, вероятность сгорания предохранителя чрезвычайно высока.

При этом предохранитель не всегда перегорает из-за «короткого замыкания». Его свитер может быть только старым (потрепанным) или сшитым из некачественного материала.

Назначение предохранителей блока

Основные причины неисправности датчика F2 (30 A) — вентилятор отопителя

Как заменить лампу в заднем фонаре на Гранте

Похожим образом – за 5 шагов меняются сами лампы:

1. Скинули клемму;


2. В багажнике подобрались к фонарю;


3. Вытащили патрон с лампой под замену;


4. Проворачиваем лампочку в патроне против часовой стрелки;


5. При замене на новую просто попадите утолщениями на цоколе в пазы патрона.

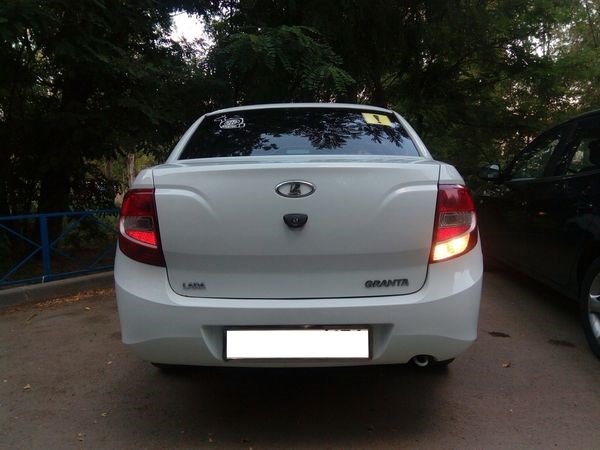

Рекомендуем регулярно проверять лампы стоп-сигналов. На Гранте они двухнитевые – часто одна нить перегорает, а вторая работает. Таким образом габариты могут гореть, но стоп-сигналы нет.

Напоминание на всякий случай – на ВАЗ 2190 один светильник заднего хода – справа. В левом на его месте расположена ПТФ.

Уточнение может и забавное, но нередко автовладельцы путают эту особенность Гранты с поломкой. Поэтому начинают лезть в левый фонарь, чтобы поменять лампу заднего хода, которой там в принципе нет.

При движении назад Гранта подсвечивает только правую сторону.

Вопрос как снять задний фонарь на Гранте и замена ламп – простейшие манипуляции. Требуют минимум времени и инструмента.

Отметим – демонтаж оптики важен при замене или снятии обвеса. Подробно как и зачем снимать задний бампер на Ладе – в этой статье.

Причины возникновения ошибки Р0504 Гранта

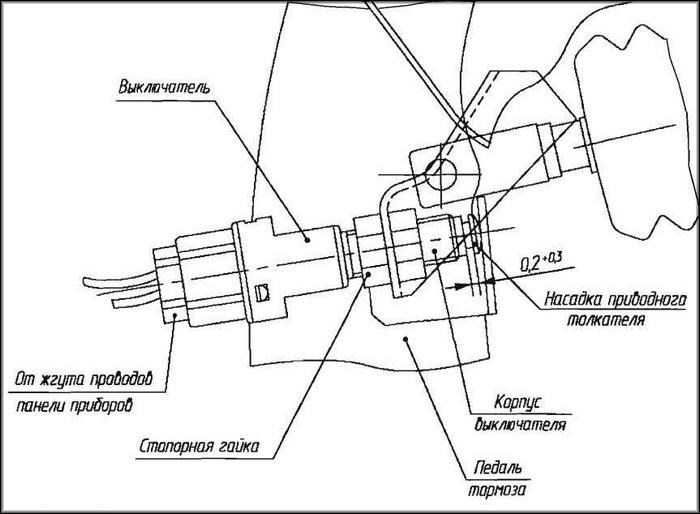

Как отрегулировать датчик педали тормоза Гранта

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При восстановлении работоспособности системы, индикатор неисправности чек энджин должен погаснуть если в течение 15 минут не пропадает, следует сбросить ошибку вручную. Например, плюсовой провод, проложенный вдоль кузова, вследствие легкого ДТП был поврежден другим элементом автомобиля. Признаки неисправности датчика педали тормоза Лада Калина По всем вопросам пишите мне, я обязательно объясню все нюансы!

Предохранители Lada Granta до 2018 года

Силовые предохранители под капотом Лада Гранта Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.Наиболее часто встречаются следующие дефекты:

Основные причины

Взамен сгоревшей вставки следует устанавливать только предохранитель аналогичного номинала. Установка плавкой вставки большего номинала может привести к возгоранию автомобиля. Со всеми правилами выбора вы можете ознакомиться в статье «Классификация предохранителей для авто».

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.


2. Включите зажигание.


3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

• Если питание приходит, проверьте датчик заднего хода.


• Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

• закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;


• провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);


• датчик завис в замкнутом состоянии.

Как заменить лампу в заднем фонаре на Гранте

• Вороток под торцевую насадку


• Насадка на вороток на 8 мм


• Насадка на вороток на 10 мм


• Гаечный ключ накидной прямой на 17 мм


• Гаечный ключ накидной прямой на 22 мм


• Щетка металлическая


• Лейка


• Шланг


• Емкость техническая


• Мультиметр или омметр

Предохранители и реле в салонном блоке Лада Гранта K12 — реле электрического бензонасоса.
