Установка кнопки открывания багажника

В данной статье вы узнаете как доработать открытие багажника не оснащенного кнопкой меньше чем за 1000 рублей. Все владельцы автомобилей у которых багажник не открывается с кнопки знают насколько это не удобно. Именно для Вас данная статья. Здесь вы найдете подробное описание решения данной проблемы. Идея и исполнение Валентина Оноприенко.

Установка кнопки открывания багажника

Будем устранять данную проблему на примере Hyundai Accent 1996 года. Открытие багажника в таком автомобиле происходит только с ключа, ведь ни кнопки ни тросика из салона для открытия багажника не предусмотрено.

Установка всего оборудования кнопки открывания багажника начинаем с салона. Для начала необходимо ознакомиться с инструкцией от сигнализации. Может быть два способа либо через плюс, либо через минус. В данном случае это минус.

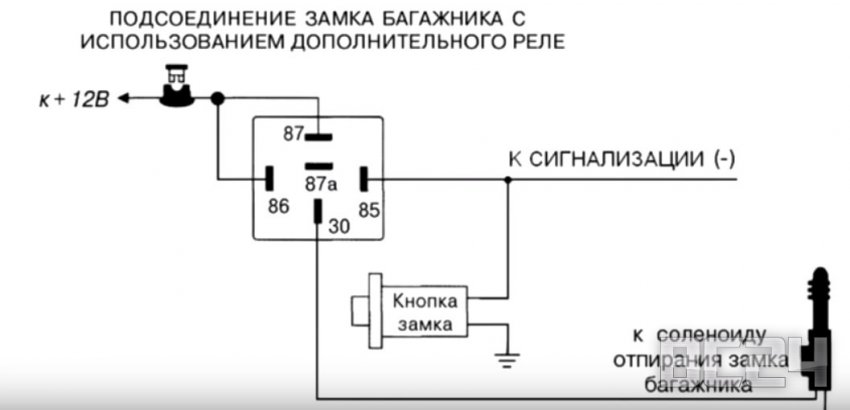

Схема подключения электропривода к замку багажника выглядит следующим образом:

Установка кнопки открывания багажника

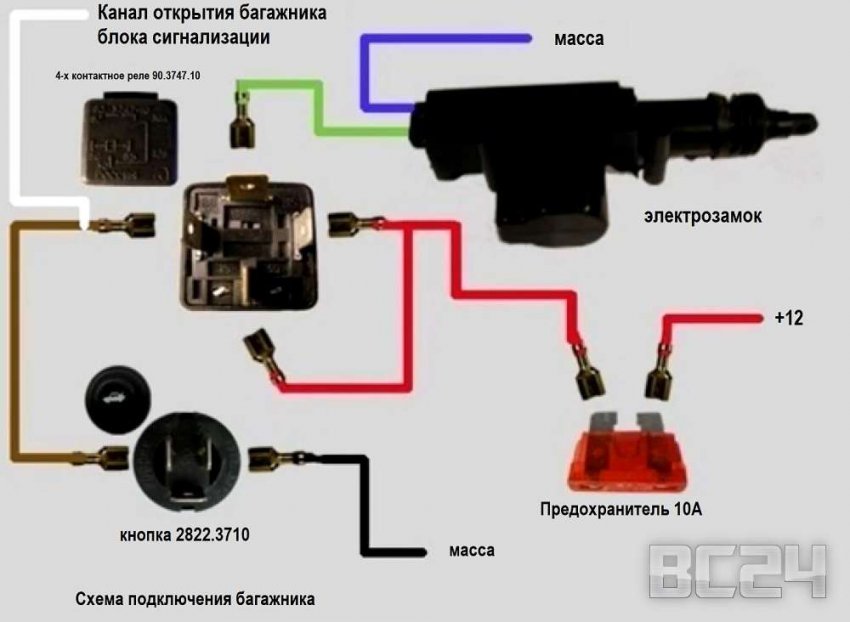

Наша схема открытия багажника с кнопки без использования ключа реализована с использование 4-х контактного реле. Работает следующим образом.

Установка кнопки открывания багажника

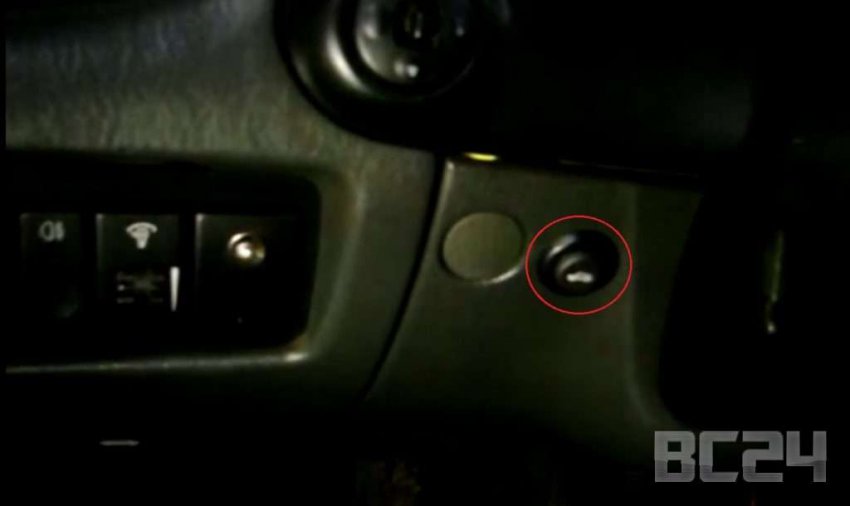

Мы установили кнопку в салоне.

Установка кнопки открывания багажника

С помощью схемы мы подключили функцию открытия багажника к сигнализации.

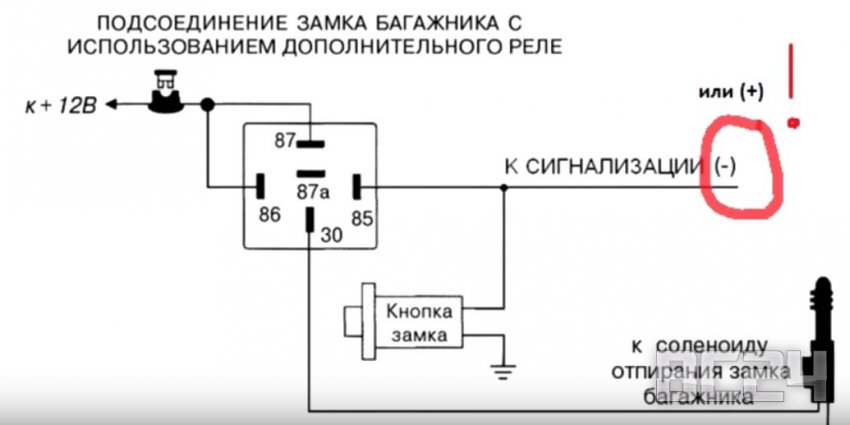

В инструкции для сигнализации проверяем чем управляется канал для открытия багажника. Либо плюс либо минус.

Установка кнопки открывания багажника

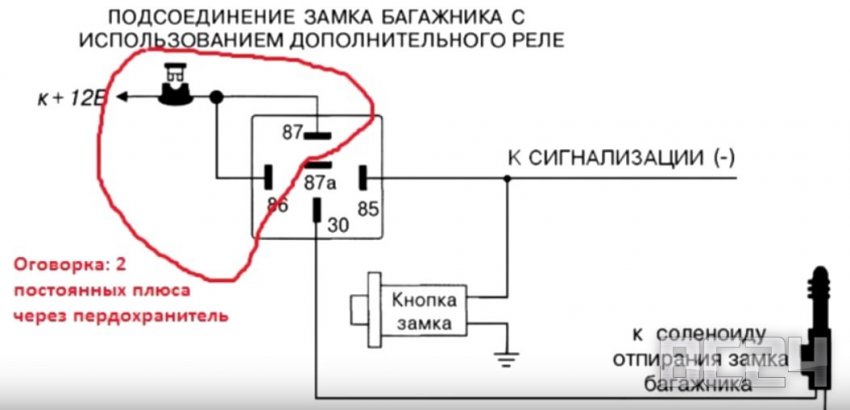

В нашем случае это был минус, поэтому на 4-х контактное реле подается 2 плюса и кнопка запитана на массу. Аналогично идет провод к реле от сигнализации.

Установка кнопки открывания багажника

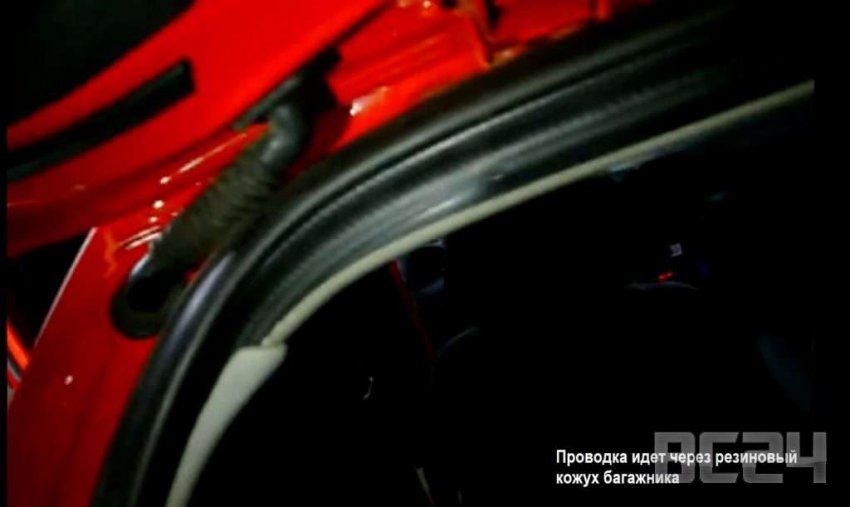

Провод при установки кнопки прокладывается по стандартному каналу электропроводки автомобиля, начиная из блока предохранителей, далее прокладывается по каналу в салоне автомобиля и выходит в багажник.

Установка кнопки открывания багажника

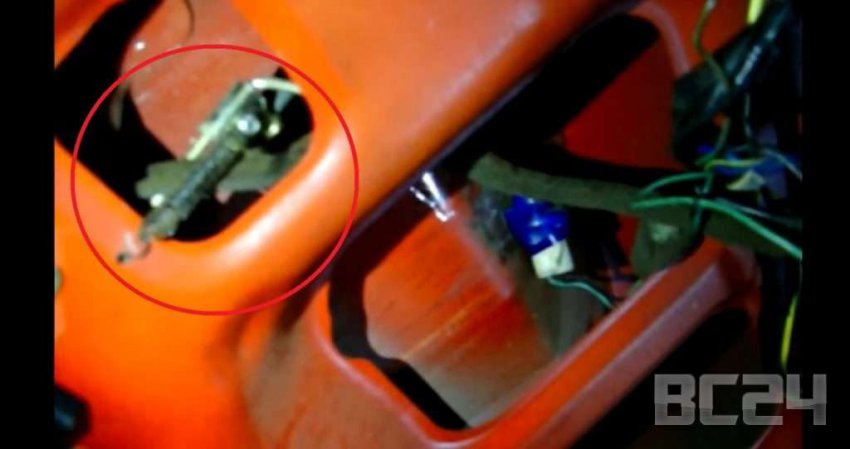

Установили и пружину, которая тянет назад этот механический электропривод. Так как в самом замке не предусмотрено, чтобы он возвращался в исходное положение. Мы сохранили и механику и установили электрику, одно другому не мешает.

Установка кнопки открывания багажника

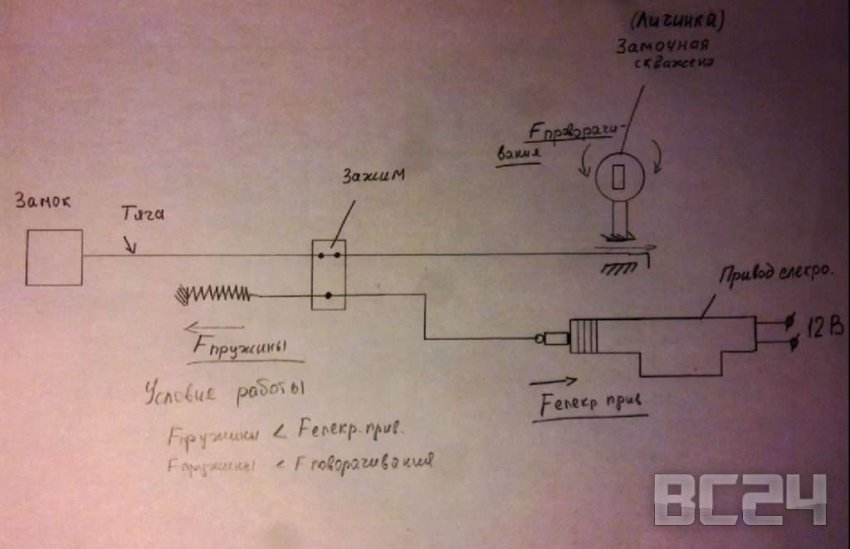

Схема подключения электропривода замка получилась следующая

Установка кнопки открывания багажника

В итоге мы установили кнопку открытия багажника с салона и установили функцию открытия багажника с сигнализации. Всем удачных доработок.

Доработка открывания багажника не оснащенного кнопкой видео
